Внимание! Для уменьшения риска случайного короткого замыкания отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы, затем приступайте к выполнению процедур.
Передние светильники освещения салона
Лампа подсвета карты
1. Отдайте крепежный винт и опустите с верхней консоли панель крышки.
2. Ослабьте и извлеките три винта, затем снимите линзу лампы.
3. В светильнике установлена лампа с патроном байонетного типа.
Установка на место осуществляется в порядке, обратном порядку снятия.
Лампа передней панели

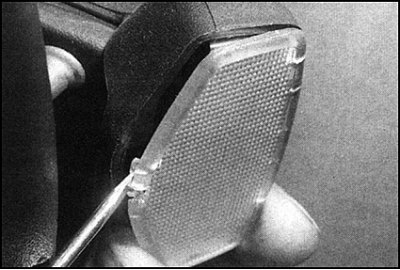

1. С помощью маленькой отвертки с плоским жалом извлеките из блока лампы передней панели пластиковую линзу, с целью обеспечения доступа к лампочке.
2. Выньте лампочку из подпружиненных контактов.
Установка в порядке, обратном порядку снятия.
Центральный светильник
1. С помощью маленькой отвертки с плоским жалом, для обеспечения доступа к лампочке, извлеките из блока центрального светильника пластиковую линзу.
2. Выньте лампочку из подпружиненных контактов.
Установка - в порядке обратном порядку снятия.
Сигнальная лампа ремней безопасности
1. Снимите крепежный винт и опустите с верхней консоли панель крышки.
2. Извлеките лампочку из подпружиненных контактов.
Установка - в порядке обратном порядку снятия.
Сигнальные лампы / лампы освещения салона при открытых дверях
1. Откройте соответствующую дверь и снимите винт с заднего края блока светильника.
2. Для высвобождения заднего края из дверного кармана, сдвиньте блок назад, затем переверните его для обеспечения доступа к держателю патрона.
3. Извлеките лампочку из подпружиненных контактов.
Установка - в порядке обратном порядку снятия.
Задние светильники освещения салона
1. Задние светильники освещения салона расположены на панелях внутренней обшивки стоек С.
2. С помощью отвертки с широким плоским жалом извлеките блок светильника из отделочной панели.

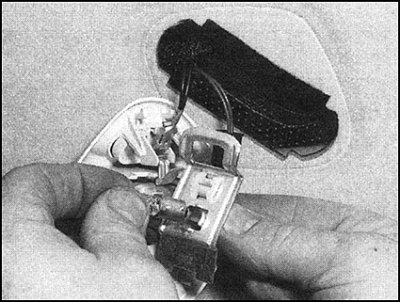

3. В скобе держателя установлена лампочка байонетного типа.
Установка - в порядке обратном порядку снятия.
Подсветка вещевого ящика
1. Для обеспечения доступа к блоку светильника снимите вещевой ящик
(Раздел Снятие и установка на место сборки передней панели ("торпедо")).
2. Извлеките блок светильника из отверстия в верхней части емкости вещевого ящика, затем отсоедините лампочку от подпружиненных клемм.
Установка - в порядке обратном порядку снятия.
Освещение багажного отделения
1. Отдайте два винта, крепящих сборку светильника к отделочной панели на стенке багажного отделения.
2. Выньте блок светильника и отсоедините лампочку от подпружиненных контактов.
Установка - в порядке обратном порядку снятия.
Подсветка прикуривателя
1. Снимите модуль пепельницы.
2. Отсоедините электрический разъем, затем извлеките лампочку из ее кожуха.
Установка лампочки производится в порядке, обратном порядку снятия.
Подсветка приборного щитка
1. Снимите приборный щиток (Раздел Снятие и установка на место приборного щитка данной Главы).
2. Подсветка аналоговых измерителей осуществляется несколькими лампочками, закрепленными в задней части приборного щитка, посредством байонетных фиксаторов.

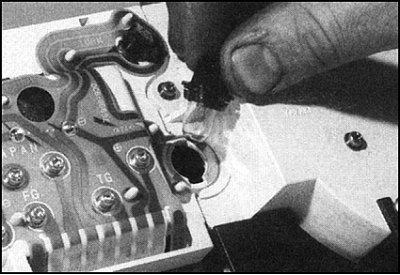

3. Для снятия лампочки, возьмитесь за корпус и поверните ее на четверть оборота, до рассоединения фиксирующих ушек.
4. Установите лампочку на место аналогичным способом, повернув ее для закрепления в установочном отверстии. Проследите за тем, чтобы контакты печатной платы не замялись при вкручивании лампочки.
5. Для обеспечения доступа к лампочкам сегментного индикатора и лампочкам сигнальной панели, положите приборный щиток лицом вниз на рабочую поверхность и отдайте крепежные винты на задней поверхности обеих жестких печатных плат. Снимите платы с приборного щитка; теперь лампочки могут быть сняты путем извлечения их из гнезд.
Подсветка панелей управления отопителем
1. Снимите насадки с рукояток управления отопителем, затем извлеките два винта внизу и снимите переднюю панель.
2. Лампочки просто вставлены в патроны в задней части панели.
Установка - в порядке обратном снятию.
Подсветка модуля системы автоматического контроля климата (АСС)
1. Снимите панель АСС (Раздел Снятие и установка на место сборки передней панели ("торпедо"))
2. Извлеките из установочных отверстий в задней части панели АСС лампочку с цоколем байонетного типа, воспользовавшись для этого отверткой с плоским жалом.
Установка - в порядке обратном порядку снятия.
Подсветка выключателя приборов
Примечание. На ранних моделях устанавливались выключатели приборов со встроенными, не подлежащими замене, лампочками. Это означало, что при неисправности лампочки замене подлежала вся сборка выключателя (обратитесь к Разделу Снятие и установка на место выключателей и блоков управления).
1. Снимите с передней панели сборку выключателей (Раздел Снятие и установка на место выключателей и блоков управления).
2. Сожмите вместе зажимы в основании лампочки и извлеките лампочку из корпуса выключателя.
3. Для установки лампочки на место, втолкните линзу внутрь выключателя до защелкивания зажимов.
