Внимание! Во избежание риска случайного короткого замыкания, отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы, лишь за тем можете приступать к проведению ремонтных процедур.
Выключатель зажиганияблокировки рулевой колонки
Смотрите Главу Подвеска и рулевое управление.
Комбинированные выключатели рулевой колонки
Снятие
1. Снимите рулевое колесо (Глава Подвеска и рулевое управление).

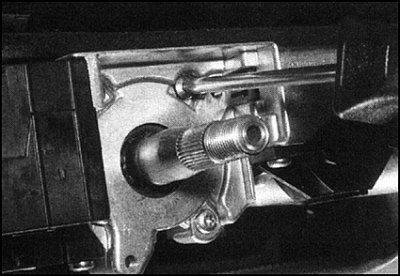

2. Отдайте три крепежных винта и снимите сборку выключателя с рулевой колонки.
3. Промаркируйте кабели, идущие к сборке выключателя для облегчения последующей сборки, затем отсоедините электрические разъемы.

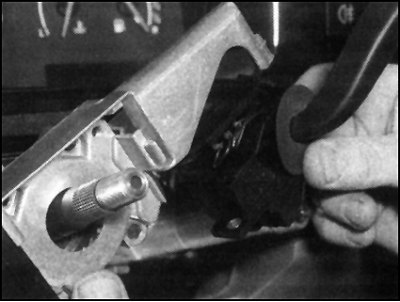

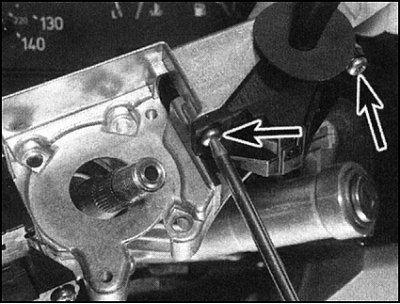

4. Отдайте два крепежных винта в основании модуля каждого выключателя и отделите их от установочной скобы.
Установка на место
Установка выключателей на место осуществляется в порядке, обратном порядку снятия.
Выключатель регулировки высоты главных фар, блок управления подсветкой приборного щитка, блок управления обогревом сидений
Снятие
1. Эти выключатели заключены в модулях стандартного размера и снимаются все аналогичным образом.

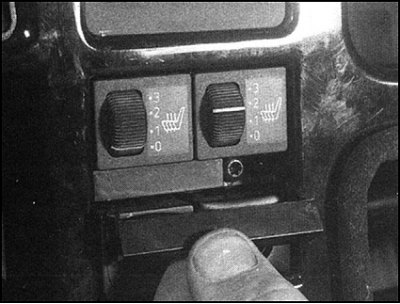

2. Вставьте с обоих сторон кожуха выключателя отвертки с плоским жалом и с их помощью выковырните модуль выключателя из передней панели ("торпедо"). Для защиты поверхности "торпедо" накройте ее куском картона или изоляционной лентой. Для обеспечения доступа к боковым поверхностям выключателя, снимите с крепежного винта "торпедо" панель крышки.

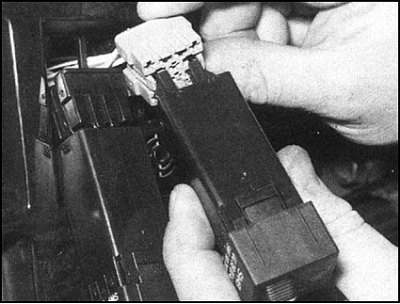

3. Отсоедините от задней части выключателя электрический разъем; в случае если снимается более чем один выключатель, для облегчения последующей сборки промаркируйте кабели.
Примечание. На ранних моделях, перед тем, как можно будет снять кожух выключателя, необходимо снять его кнопку.
Установка на место
Надежно подсоедините к выключателю электрический разъем и втолкните кожух выключателя назад в отверстие передней панели до тех пор, пока не защелкнутся фиксирующие ушки.
Выключатели внешнего освещения
Выключатели противотуманных фар и фонарей / габаритных огней
Процедуры снятия и установки выключателей на место аналогичны процедурам, описанным для выключателя регулировки наклона света главных фар и прочего.
Выключатель главных фар
1. Снимите блок выключателя непосредственно под выключателем главных фар.

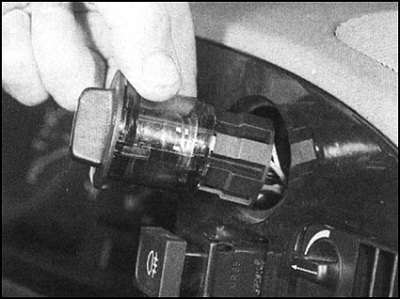

2. Воспользовавшись методом, описанным в предыдущем подразделе, извлеките выключатель из передней панели ("торпедо"). Для облегчения высвобождения выключателя из передней панели, дотянитесь до задней стенки его кожуха сквозь пустое отверстие от выключателя, расположенного ниже и нажмите на стенку кожуха.
3. Отсоедините от задней стенки кожуха выключателя электрический разъем.
Установка выключателя на место осуществляется в порядке, обратном порядку снятия.
Выключатель аварийной сигнализации

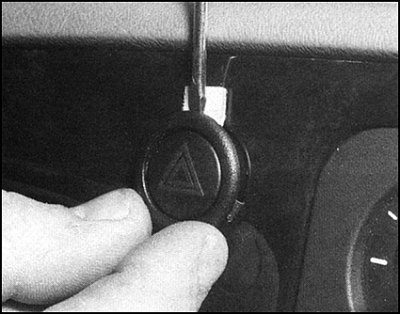

С помощью метода, описанного в предыдущем подразделе, выковырните выключатель из передней панели ("торпедо"), воспользовавшись для защиты поверхности "торпедо" куском картона.
Выключатель вентилятора отопителя (автомобили, оснащенные системой автоматического контроля климата (ACС))
Выключатель мотора вентилятора отопителя является неотъемлемой частью панели управления распределением воздуха и отопителем (см. Главу Системы охлаждения, отопления).
Панель управления системы автоматического контроля климата (ACC)
Процедура снятия/установки на место панели управления системы АСС описана в Главе Кузовные работы, как часть процедуры снятия передней панели ("торпедо").
Сигнальные выключатели ремней безопасности
Выключатели, установленные в пряжках ремней безопасности, при запуске автомобиля включают сигнальную панель "Застегните ремни безопасности" в случае если ремни не застегнуты. Однако эти выключатели не подлежат обслуживанию и могут быть заменены лишь вместе с сборкой пряжки ремня.
Выключатель электрического привода дверного зеркала
Выключатель электрического привода дверного зеркала находится в панели внутренней обшивки двери водителя. Процедура снятия выключателя описана в Главе Кузовные работы как часть процедуры снятия панели внутренней обшивки двери.
Выключатели верхней консоли

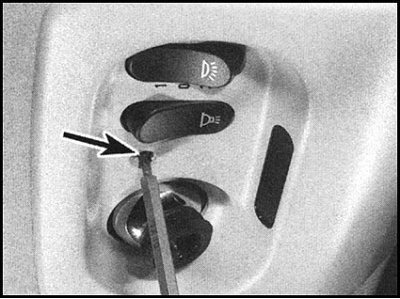

1. Снимите крепежный винт, затем, отжав фиксаторы, высвободите из потолочной обшивки верхнюю консоль.

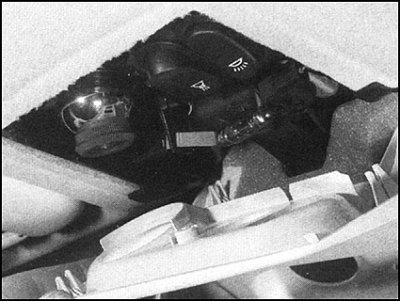

2. С помощью отвертки с узким жалом, выковырните выключатель из гнезда.
3. Отсоедините от задней поверхности выключателя электрические разъемы.
Установка выключателя на место производится в порядке обратном порядку снятия.
Датчики открывания / закрывания дверей
1. Снимите изнутри дверной панели внутренний блокировочный механизм (см. Главу Кузовные работы).
2. Выньте датчик двери из зажима на установочной скобе блокировочного механизма.
3. Отсоедините электрический разъем датчика.
Установка датчика на место осуществляется в порядке, обратном порядку снятия.
Выключатели освещения салона при открывании двери
Данные выключатели зажигают освещение салона при открывании дверей и расположены на передних краях дверной рамы рядом с петлями.
Откройте соответствующую дверь и снимите с выключателя резиновый кожух.
Отдайте крепежный винт, затем извлеките выключатель из стойки двери. Отсоедините электрический разъем как только доступ к нему окажется возможным. Совет: Во избежание падения провода внутрь дверной стойки закрепите его к дверной панели с помощью изоляционной ленты. Альтернативно подвяжите к проводу длинный кусок струны для последующего извлечения провода из стойки.
Установка выключателя на место осуществляется в порядке, обратном порядку снятия; удостоверьтесь, что резиновый кожух правильно сидит на выключателе, обеспечивая его защиту от влаги.
Выключатель подсветки вещевого ящика
Выключатель расположен в левом нижнем углу отверстия вещевого ящика.
1. Откройте дверцу вещевого ящика, затем, с помощью маленькой отвертки с плоским жалом, извлеките выключатель из его установочного отверстия.
2. Отсоедините электрические разъемы от задней стенки выключателя.
Установка выключателя на место осуществляется в порядке, обратном порядку снятия.
Выключатели, установленные на центральной консоли (электрический привод окон и люка крыши)
Примечание. Описание процедуры снятия центральной консоли и сопутствующих выключателей описано в Главе Кузовные работы там где требуется, сделаны ссылки на соответствующие иллюстрации.
1. Снимите с центральной консоли кожух рычага ручного тормоза.

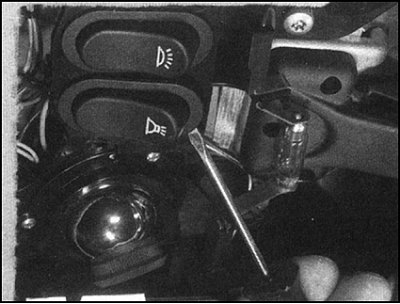

2. С помощью подходящей отвертки с плоским жалом, осторожно извлеките панель выключателя из центральной консоли. Одновременно, дотянувшись сквозь отверстие рычага ручного тормоза, нажмите на нижнюю часть панели для облегчения ее извлечения.

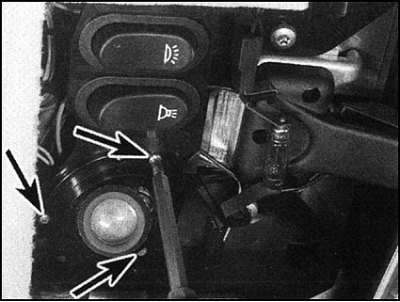

3. Раздайте зажим и отсоедините электрический разъем (разъемы) выключателя (выключателей).
Установка панели выключателя на место осуществляется в порядке, обратном порядку снятия.
