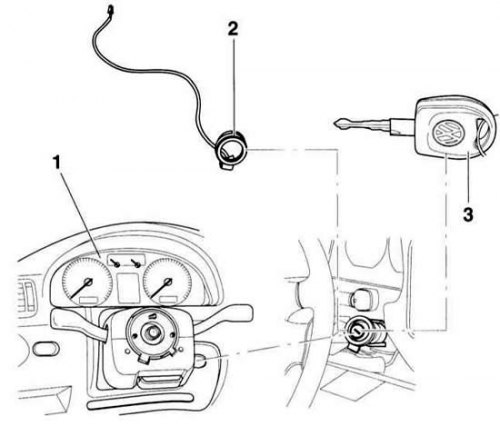

Элементы противоугонной блокировки
- 1 - прибор управления электронной системой противоугонной блокировки
Встроен в блок панели приборов
- 2 - считывающая катушка противоугонной блокировки
Катушка находится на кожухе рулевого замка и соединена кабелем с прибором управления.
- 3 - транспондер, встроен в ключ зажигания
[Информация доступна на портале AutoInstruction.ru]
Автомобиль оборудован серийной противоугонной сигнализацией. После активизации система препятствует запуску двигателя, если применяется ключ с неправильным кодом.
Система состоит из:
- Прибора управления электронной системой противоугонной блокировки (встроен в блок панели приборов).
- Контрольной лампы противоугонной блокировки.
- Прибора управления двигателем.
- Считывающей катушки на замке зажигания.
- Ключа зажигания с встроенным транспондером. Транспондер представляет собой приемо–передающий блок, работающий без батареи.
Порядок выполнения
1. Противоугонная блокировка активизируется при удалении ключа зажигания.
2. При включении зажигания через считывающую катушку электрическая энергия индуктивно передается на транспондер в ключе. Код ключа считывается и передается в прибор управления противоугонной блокировки. Там код ключа сравнивается с занесенным в память значением.
3. Если коды соответствуют, в блоке управления загорается контрольная лампа противоугонной блокировки и спустя 3 с гаснет.
4. Если соответствие кодов не установлено, контрольная лампа мигает при включенном зажигании и двигатель не может быть запущен. Среди прочих могут быть следующие причины:
- процессу чтения препятствует дополнительный ключ на связке ключей;
- поврежден код.
5. Электронная проверка противоугонной блокировки производится диагностическим прибором AUDI посредством опроса памяти неисправностей.
Секретный номер
Секретный номер у новых автомобилей находится на брелке ключей. Он необходим для кодировки нового ключа.
Идентификационный номер
Идентификационный номер необходим для получения на заводе секретного номера при потере последнего. Он также находится на брелке ключей, но может быть считан из прибора управления противоугонной блокировки.
