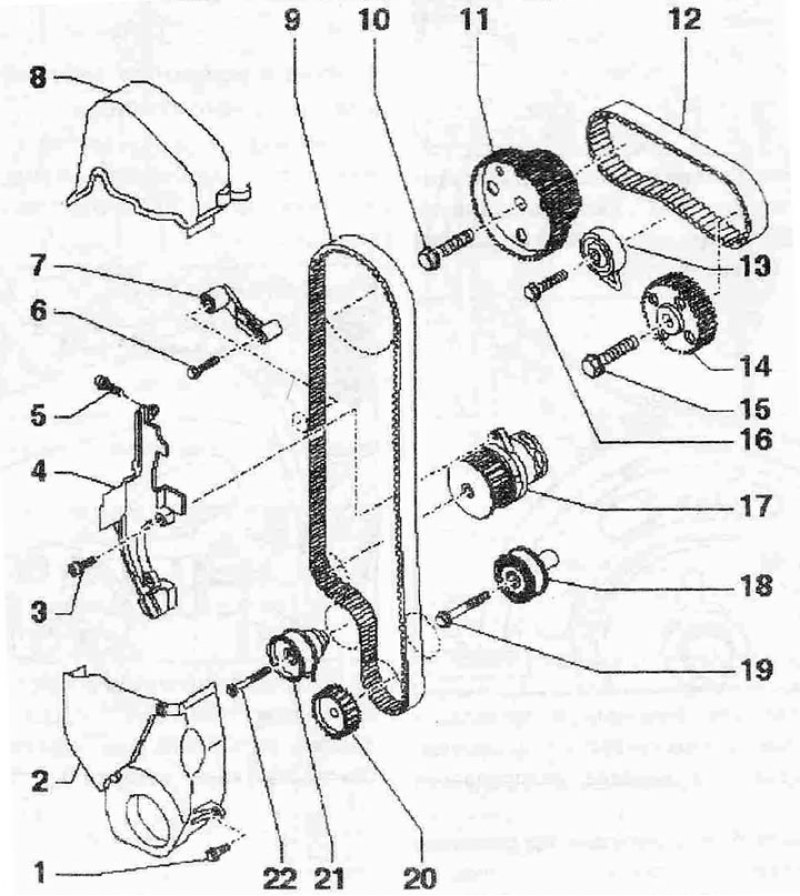

Привод зубчатым ремнем: 1. Болт. Заменить, 12 Нм; 2. Нижняя крышка зубчатого ремня; 3. Болт; 4. Задняя крышка зубчатого ремня; 5. Болт, 10 Нм; 6. Болт, 50 Нм; 7. Обкатной ролик для зубчатого ремня главного привода; 8. Верхняя крышка зубчатого ремня; 9. Зубчатый ремень главного привода. Проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером; 10. Болт; 11. Распредвал впускных клапанов; 12. Зубчатый ремень для сопряженного привода, проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером; 13. Натяжной ролик для зубчатого ремня для сопряженного привода; 14. Шестерня распредвала выпускных клапанов; 15. Болт; 16. Болт, 20 Нм; 17. Насос системы охлаждения; 18. Обкатной ролик для зубчатого ремня главного привода; 19. Болт, 50 Нм; 20. Шестерня зубчатого ремня для коленвала на прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла, установка возможна только в одном положении, снять после демонтажа зубчатого ремня для основного привода; 21. Натяжной ролик для зубчатого ремня главного привода; 22. Болт, 20 Нм
