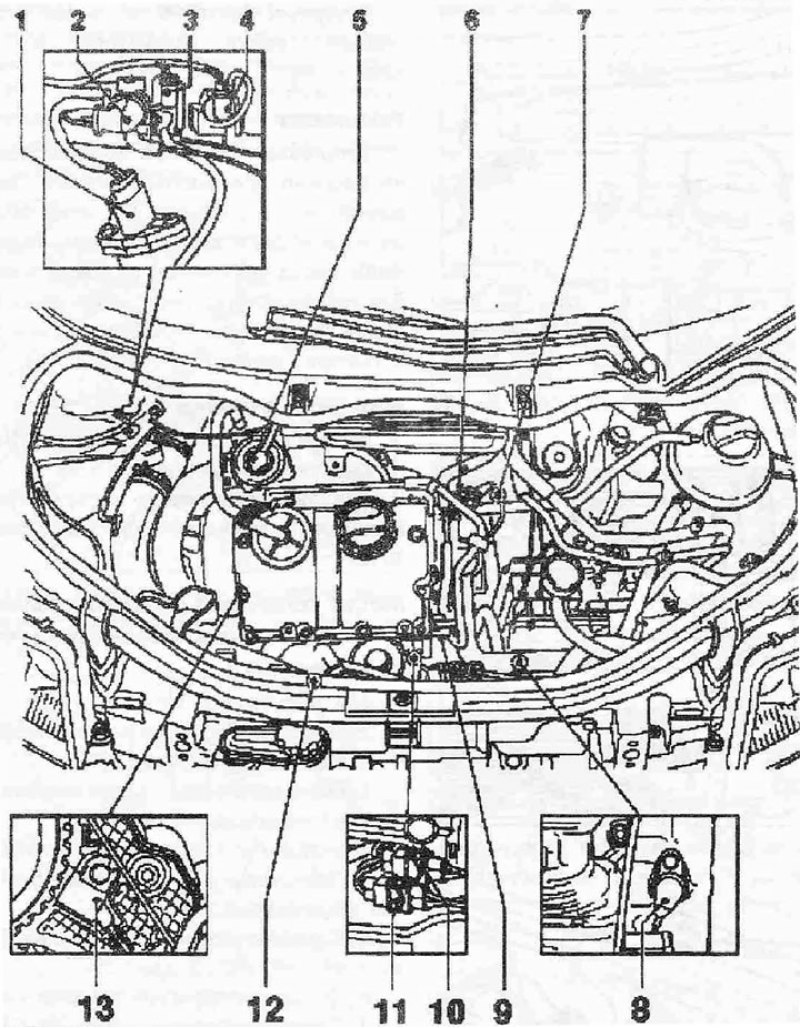

Места установки деталей и узлов на автомобиле с двигателем ANY: Узлы с А по Н на чертеже не показаны.
1. Расходомер воздуха -G70-; 2. Переключающий клапан заслонки впускного коллектора -N239-; 3. Клапан системы рециркуляции ОГ -N18-; 4. Электромагнитный клапан ограничения давления наддува -N75-; 5. Клапан системы рециркуляции ОГ с заслонкой впускного коллектора; 6. Датчик температуры топлива -G81-; 7. Датчик температуры ОЖ -G62-; 8. Датчик частоты вращения двигателя -G28-; 9. Штекерный разъем насос-форсунок; 10. Штекерный разъем датчика Холла -G40-, для определения положения распредвала; 11. Штекерный разъем датчика частоты вращения двигателя -G28-; 12. Датчик давления впускного коллектора -G71- с датчиком температуры впускного коллектора -G72-; 13. Датчик Холла -G40- для определения положения распредвала
A. Датчик на педали тормоза -F47- в пространстве для ног на педали тормоза; B. Выключатель стоп-сигнала -F- в пространстве для ног на педали тормоза; C. Датчик положения педали акселератора -G79- в пространстве для ног на педали акселератора; D. Б/У системы непосредственного впрыска дизельного топлива -5248-. Датчик высоты -F96-; Е. Реле свечей накаливания -J52-; F. Реле электропитания., кл. 30 -J317-; G. Реле малой мощности нагрева -J359-; H. Реле большой мощности нагрева -J360-
