Снятие

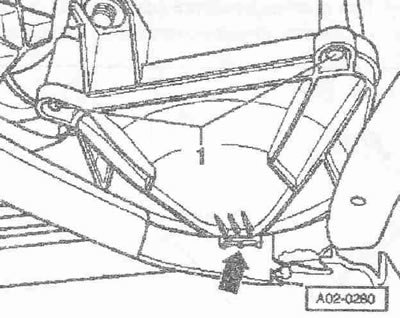

Отвернуть болты -1- и снять крышку корпуса воздушного фильтра с кронштейна -стрелка-. Снять вкладыш воздушного фильтра.
Установка
Для безупречного функционирования расходомера воздуха важно соблюдать приведенные ниже указания и обязательно соблюдать порядок работы.
Инструкция. Если вкладыш воздушного фильтра сильно загрязнен или промок, то частицы грязи или влага могут попасть в расходомер воздуха и исказить измеренное значение массы воздуха. Это приведет к потере мощности, поскольку выполняется расчет меньшего объема впрыска топлива. Использовать только оригинальный вкладыш воздушного фильтра. Шланговые штуцеры и шланги системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Не использовать при монтаже силиконосодержащих смазочных материалов. Корпус воздушного фильтра должен быть обязательно чистым. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. При продувке корпуса воздушного фильтра сжатым воздухом соблюдать следующие правила: во избежание неполадок такие важные воздухопроводящие узлы, как расходомер воздуха, воздуховодные трубки и т.д., необходимо накрыть чистой ветошью. Необходимо соблюдать инструкции по утилизации! Проверить проходимость сливного шланга (при наличии), при необходимости очистить. Водосток должен быть свободным. Очистить корпус воздушного фильтра (верхнюю и нижнюю части) от остатков солей, грязи или листвы (при необходимости очистить пылесосом). Проверить расходомер воздуха и воздуховодный шланг (сторона чистого воздуха) на отсутствие остатков соли, грязи и листьев. Проверить воздуховод, идущий от рамки радиатора к корпусу воздушного фильтра, на отсутствие загрязнений и листьев. При установке вкладыша воздушного фильтра учитывать, что он центрируется по креплению в нижней части корпуса воздушного фильтра. Устанавливать верхнюю часть корпуса воздушного фильтра на нижнюю часть нужно тщательно, не прилагая излишних усилий. При этом следует следить за тем, чтобы верхняя часть корпуса воздушного фильтра устанавливалась на вкладыш воздушного фильтра без перекоса (следить за уплотнительными кромками вкладыша воздушного фильтра). Следить за надежной посадкой воздуховодного шланга на расходомере воздуха -G70-.
