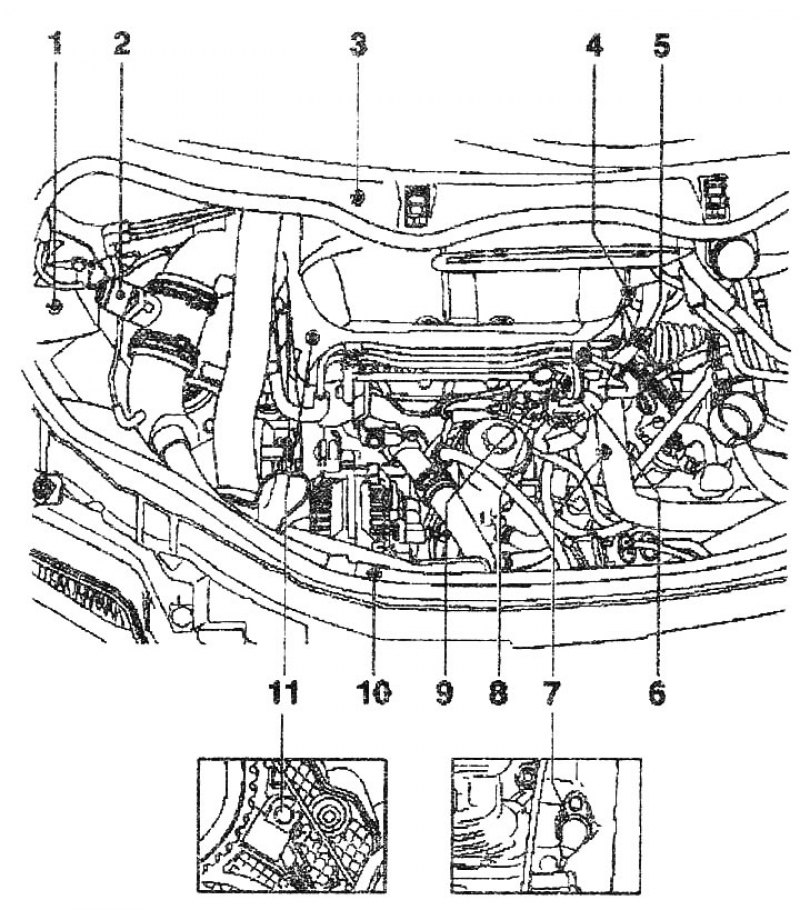

Места установки деталей и узлов впрыска (двигатели BHC и ATL): Узлы с А по Н на чертеже не показаны.
1. Клапан системы рециркуляции ОГ -N18-и электромагнитный клапан ограничения давления наддува -N75-; 2. Расходомер воздуха -G70-; 3. Клапан системы рециркуляции ОГ с заслонкой впускного коллектора; 4. Датчик температуры ОЖ -G62-; 5. Штекерный разъем модуля насос-форсунок; 6. Датчик температуры топлива -G81-; 7. Датчик частоты вращения двигателя -G28-; 8. Штекерный разъем (серый) датчика частоты вращения двигателя -G28-; 9. Штекерный разъем (черный) датчика Холла -G40-, для определения положения распредвала; 10. Датчик давления впускного коллектора -G71- с датчиком температуры впускного коллектора -G72-; 11. Датчик Холла -G40- для определения положения распредвала
A. Датчик на педали тормоза -F47- в пространстве для ног на педали тормоза; B. Выключатель стоп-сигнала -F- в пространстве для ног на педали тормоза; C. Датчик положения педали акселератора -G79- в пространстве для ног на педали акселератора; D. Б/У системы непосредственного впрыска дизельного топлива -3248- с датчиком высоты -F96-; E. Реле свечей накаливания -352- (только ВНС); F. Б/У свечей накаливания -3179- (только ATL); G. Реле электропитания, кл. 30 -3317-; H. Б/У дополнительного отопителя -3604-устанавливается в дополнительный электрический отопитель (РТС)
