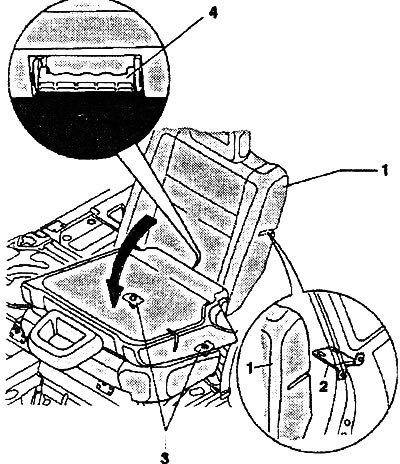

1. Заднее сиденье. У а/м с дополнительным задним вещевым отсеком: снять задний дополнительный отсек. Откинуть спинку заднего сиденья -1. вперед (направление стрелки). Потянуть за размыкающую ручку -4- и откинуть заднее сиденье вперед; 2. Палец; 3. Фиксаторы (2 шт.); 4. Рычаг разблокирования. Если при установке диск у фиксирующих защелок -3- задвинут вовнутрь, то следует потянуть за размыкающую ручку -4-

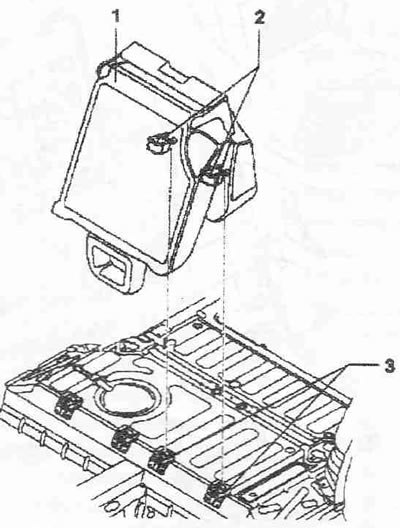

1. Заднее сиденье. Вытащить заднее сиденье -1- с поручнями -2- из держателей -3-. Разблокировать спинку. Спинку сиденья в разобранном состоянии не следует откидывать назад, как это происходит, когда она установлена, иначе, могут возникнуть повреждения накладок обивки; 2. Крепежная скоба; 3. Кронштейн
Передняя напольная привязка заднего сиденья

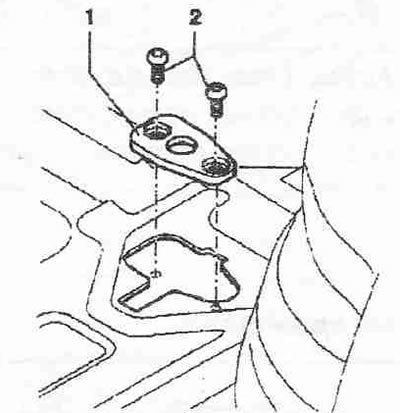

Выкрутить винты -2- (2 шт.). Момент затяжки 23 Нм. 1. Передняя напольная привязка.
Задняя напольная привязка заднего сиденья

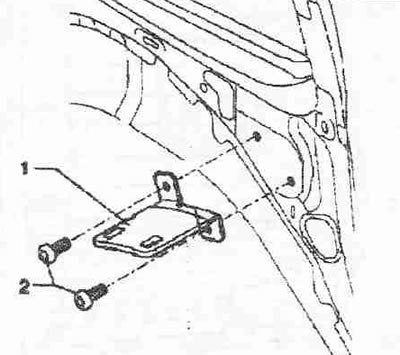

Выкрутить винты -2- (2 шт.). Момент затяжки 23 Нм. 1. Задняя напольная привязка..
Снятие личинки замка

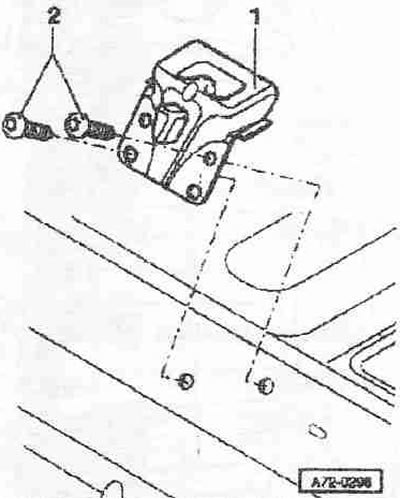

Выкрутить винты -2- (2 шт.). Момент затяжки 23 Нм. 1. Палец.
Снятие и установка нижней размыкающей ручки

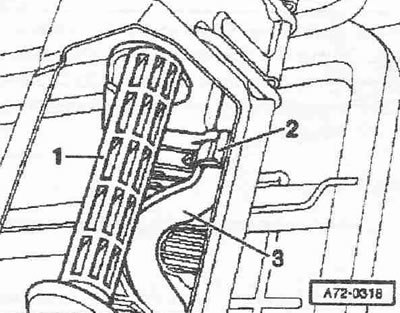

Нижнюю размыкающую ручку -1- невозможно снять без ее повреждения. В случае наличия кабеля, следует разрезать кабельные стяжки. При помощи шлицевой отвертки разблокировать запоры -2- (2х). Снять нижнюю размыкающую ручку -1- с вала -3-. Не слишком сильно затянуть новую кабельную стяжку.
Снятие и установка верхней размыкающей ручки

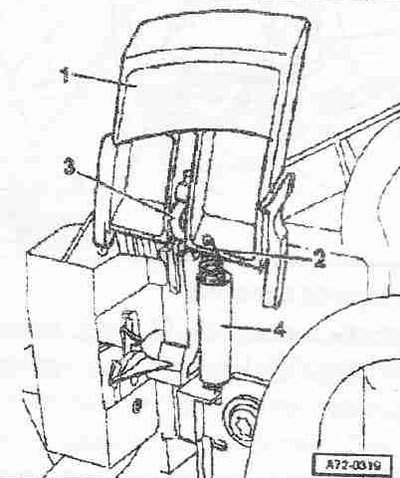

Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Снять размыкающую ручку экрана. Снять чехол с подушкой. Снять покрытие спинки. Снять пружину -2-. Снять размыкающую ручку -1-на крюке -3-. При установке следует крючком натянуть пружину -2- из гильзы -4-.
Снятие и установка верхней размыкающей ручки экрана

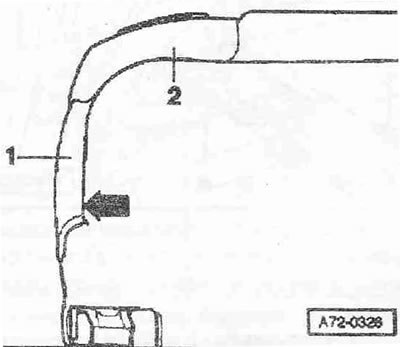

Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Снять чехол -1. у отпирающего рычага экрана -2- -Стрелка-. Вытащить чехол -1- под отпирающим рычагом экрана -2-.

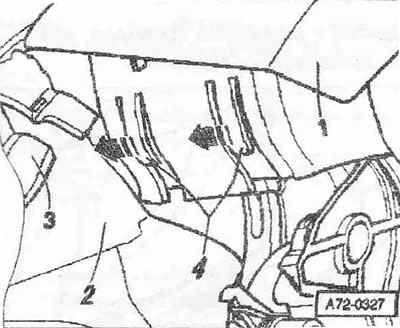

Откинуть подушку -2- с чехлом -3- вперед. При помощи шлицевой отвертки разблокировать фиксирующие защелки -4- (2х) по направлению стрелки. Извлечь экран -1-вверх.
Снятие и установка отпирающего замка

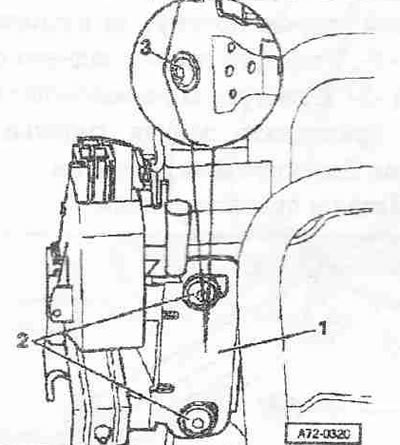

Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Снять размыкающую ручку экрана. Снять чехол с подушкой. Снять покрытие спинки. Снять размыкающую ручку. Отметить положение винтов. Выкрутить винты -2- (2 шт.). Момент затяжки 21 Нм. Выкрутить винт -3-. Момент затяжки 21 Нм.
Установка
Завернуть винт -3- с 21 Нм. Крепко затянуть болты -2-. Установить запирающую ручку. Установить покрытие спинки. Установить размыкающую ручку экрана. Настроить отпирающий замок -1- (посредством прокручивания отпирающего замка -1-) таким образом, чтобы размыкающая ручка перемещалась свободно (постучатьмолотком). Установить сиденье в а/м и выровнять покрытие спинки параллельно соседнему сиденью. Выровнять замок сиденья относительно личинки и сиденья. Закрутить винты -2- с 21 Нм. Снять размыкающую ручку экрана. Установить чехол с подушкой. Установить размыкающую ручку экрана.
Снятие и установка покрытия сиденья

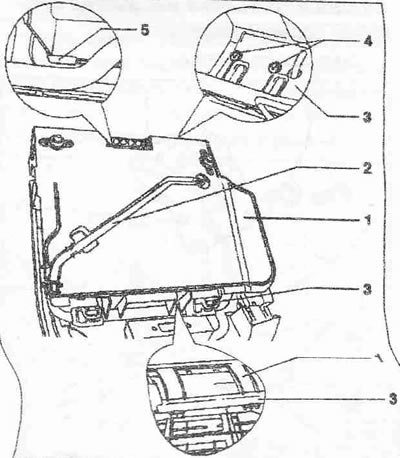

1. Покрытие сиденья. Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Набить сиденье разделенного заднего сиденья. Откинуть опору -2-. Отцепить перемычки -5-. Разблокировать фиксирующие защелки -4- (4х). Снять переднее покрытие сиденья -1- с рамы заднего сиденья -3-.; 2. Опора; 3. Рама заднего сиденья; 4. Фиксирующие выступы
Снятие и установка покрытия спинки сиденья

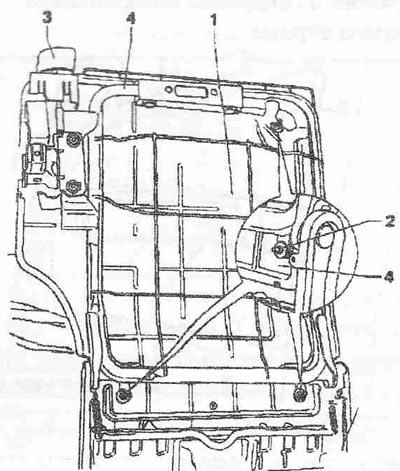

1. Покрытие спинки сиденья. Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Набить сиденья разделенного заднего сиденья. Открутить гайки -2- (Зх). Снять, вытащив вверх, покрытие спинки сиденья -1- через размыкающую ручку -3-. Установка: Установить покрытие спинки сиденья не очень сильно натянуть гайки -2-. Установить сиденье в а/м и выровнять покрытие спинки параллельно соседнему сиденью. Затянуть гайки -А-; 2. Болты (3 шт.); 3. Верхний отпирающий рычаг; 4. Рама заднего сиденья
Снятие и установка внутренней и наружной накладки обивки

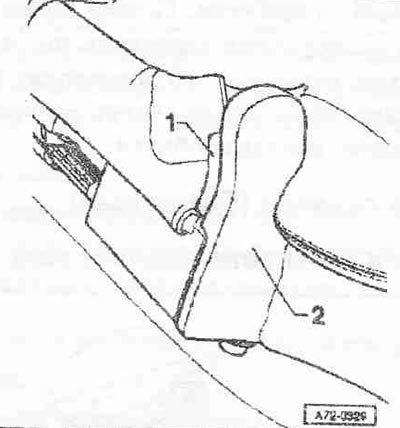

Накладки обивки невозможно снять без повреждений. Снять разделенное заднее сиденье. Разблокировать спинку заднего сиденья. Набить сиденье разделенного заднего сиденья.

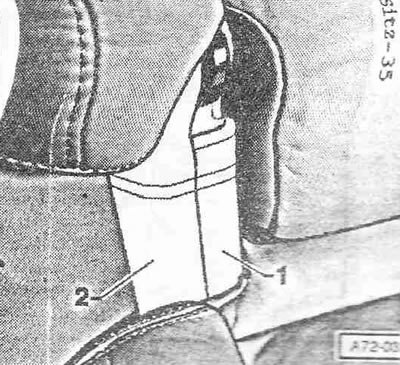

Развести накладку обивки внутреннюю -1- и наружную -2- с задней стороны. Развести накладку обивки внутреннюю -1- и наружную -2- с передней стороны.
Снятые и установка отпирающего замка экрана

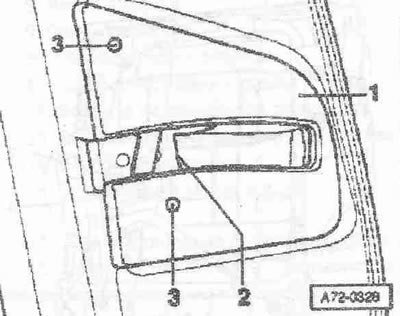

Продавить штифты -3- (2х) вовнутрь. Снять экран -1- с защелки -2- на раме спинки сиденья.
Разблокировка снятого заднего сиденья

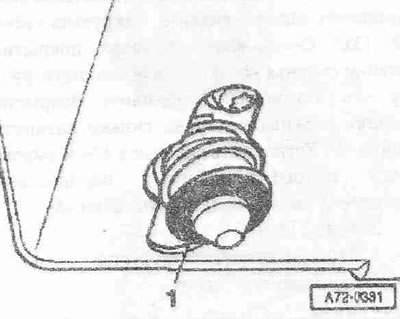

Надавить пластины с обеих сторон против усилия пружины, чтобы спинка разблокировалась со щелчком. Спинку заднего сиденья в разобранном состоянии не следует рткидывать назад, как это происходит, когда она установлена, иначе, могут возникнуть повреждения накладок обивки.
