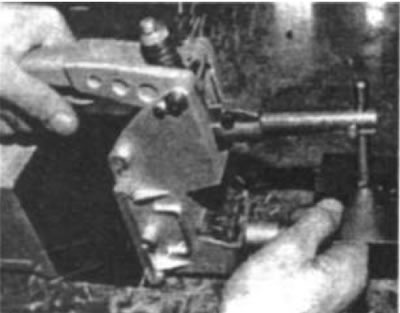

Рис. 118. На рисунке показан сварочный аппарат для точечной сварки. Две стальные пластины сплавляются вместе в точке соприкосновения двух электродов (при нажатии на ручку, как показано на рисунке). В этой точке протекает электрический ток, выделяется теплота и пластины сплавляются

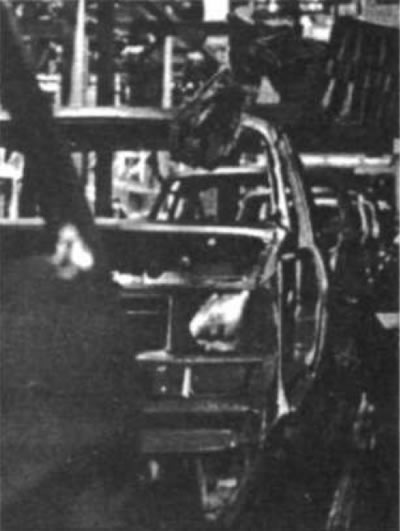

Рис. 119. Сборка кузовов всех современных автомобилей осуществляется посредством точечной сварки (тысячи точечных соединений на один автомобиль). Большинство производителей автомобилей используют для этого роботов

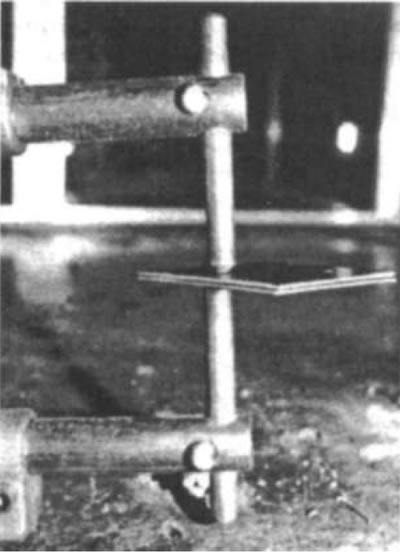

Рис. 120. Точечные сварочные аппараты дают чистые швы и наиболее просты в эксплуатации, хотя их нужно предварительно настраивать и использовать правильно. В первую очередь должны быть правильно отрегулированы электроды

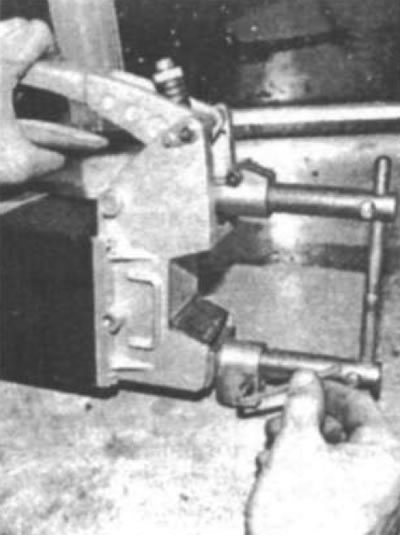

Рис. 121. Держатели электродов можно регулировать, ослабляя болты их крепления ключом под внутренний шестигранник. Держатели можно снимать и заменять на другие в соответствии с родом выполняемых работ

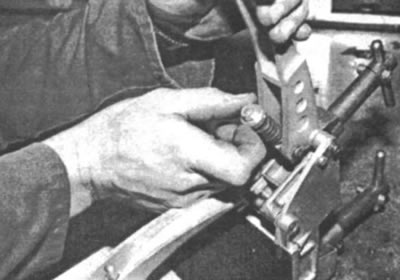

Рис. 122. Прикладываемое усилие следует выбирать в соответствии с инструкцией по эксплуатации, а на аппаратах, оборудованных таймером, необходимое время сварки устанавливается в зависимости от используемых материалов

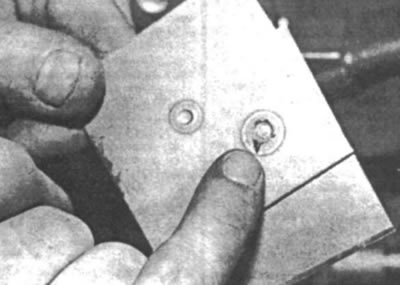

Рис. 123. Перед началом работы проверьте правильность установок на обрезках металла. Металл должен быть очищен от ржавчины, краски и других загрязнений. Пластины следует сжать вместе, не рассчитывая на то, что это сделает за вас сварочный аппарат. Левый шов выглядит идеально, а правый свидетельствует от том, что таймер был установлен на более длительную сварку или при ручной сварке рычаг слишком долго удерживался нажатым. Всегда проверяйте шов на прочность при помощи отвертки. Слабые швы представляют большую опасность, так как могут разорваться при поездке
Источник статьи доступен на портале autoinstruction.ru

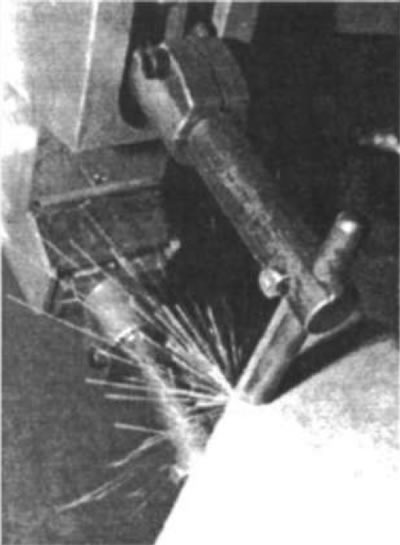

Рис. 124. На рисунке показан аппарат для точечной сварки в работе. В идеальном случае искр будет мало или не будет вообще. Если искр слишком много, проверьте значение сварочного тока. При точечной сварке не требуется никакой специальной защитной одежды или щитков, необходимо лишь соблюдать обычные меры безопасности при работе с электрооборудованием
Общие замечания по точечной сварке
При сварке толстых кусков металла поднимите электроды, а обрабатываемые детали держите между концами электродов.
Если будет приложено слишком сильное давление, точечный шов будет располагаться в ямке.
Если будет приложено слишком слабое давление, то образуется электрическая дуга и шов будет гореть.
Если концы электродов раскалились докрасна, то это означает, что сварочный аппарат работает слишком долго или концы электродов нуждаются в доработке до нужного профиля.
Если металл сразу прогорает, то причины могут быть следующие: ржавый или загрязненный металл, слишком малое давление, чрезмерная длительность сварки вместе с избыточным давлением.
