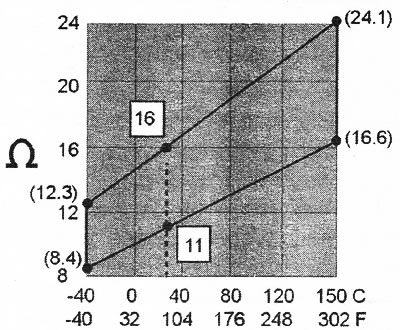

Электромагнитные клапаны переключений

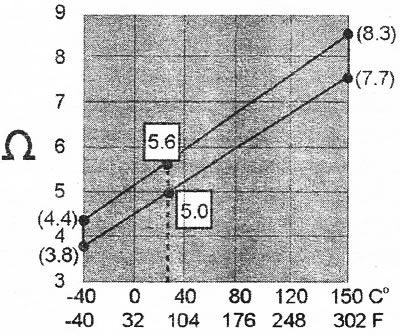

Линейные электромагнитные клапаны давления SLT, SLB1, SLC1, SLC2, SLC3 и электромагнитный клапан блокировки SLU
Другие значения - см. схему. Когда измерение производится при температуре, отличной от +20°С, то должно быть выполнено контрольное измерение при +20°С. Это необходимо для проверки правильности сопротивления.

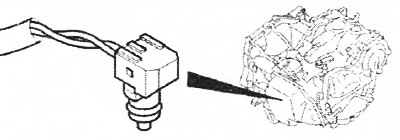

Датчик температуры масла
Сопротивление падает с повышением температуры. Контрольное измерение должно быть выполнено при обоих значениях температуры. Это необходимо для того, чтобы определить, правильно сопротивление или нет.

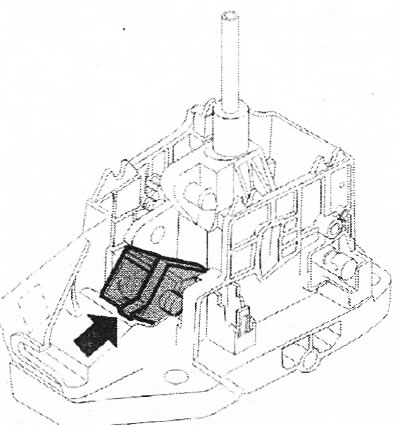

Блокировка электромагнитного клапана положения Р
| Датчик температуры масла | ||
| Компонент | Примечание | Сопротивление (Ом) |
| Датчик температуры масла | Сопротивление между контактами датчика температуры | +10°С = 5620-7310 Ом, +25°С = 3500 Ом, +110°С = 220-270 Ом |
| Блокировка электромагнитного клапана положения Р | ||
| Компонент | Примечание | Сопротивление (Ом) |
| Блокировка электромагнитного клапана положения Р | Сопротивление между выводами электромагнитного клапана | +20°С = 24,5-29,3 Ом |
