Жгут оптоволоконных кабелей — ремонт (Volvo XC90 I)

Оглавление: Разборка разъема (2) ↓ Разборка комбинированного разъема…↓ Установка зажима ↓ Сборка разъема ↓ Сборка комбинированного разъема (2…↓

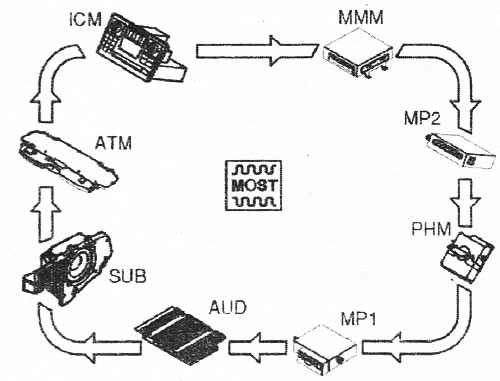

Компоненты в информационно-развлекательной системе являются частью оптической сети, известной как шина MOST. Сеть состоит из оптоволоконных кабелей (полимерные оптические световоды), специальных разъемов для оптоволоконных кабелей и узлов MOST, т.е. модулей управления, подсоединенных к шине MOST. Данные, например музыка, передаются по оптоволоконным кабелям в виде световых сигналов. Шина MOST представляет собой кольцо, которое, чтобы оно работало, не должно быть разъединено. Ни один компонент информационно-развлекательной системы не будет работать, если имеется разрыв оптоволоконного кабеля или если отсоединен разъем. Концы световодов должны также быть чистыми, чтобы проходил свет.

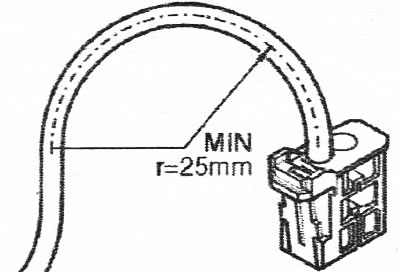

Для световода необходим больший радиус изгиба, чем для медного кабеля. Радиус изгиба не должен быть меньше, чем 25 мм. Если световод изогнут чрезмерно, будет пропускаться недостаточное количество света. Оптоволоконные кабели нельзя сращивать. Поврежденные оптоволоконные кабели можно ремонтировать, если остается отрезок, достаточно длинный для установки нового зажима (4). Если оставшийся световод не достаточно длинный, необходимо проложить новый оптоволоконный кабель параллельно с поврежденным световодом. Оптоволоконные кабели чувствительны к изгибанию и пережатию. Будьте осторожны при прокладывании и закреплении.

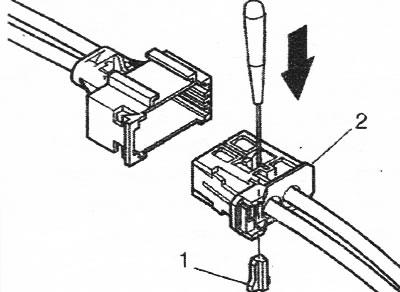

Разборка разъема (2)

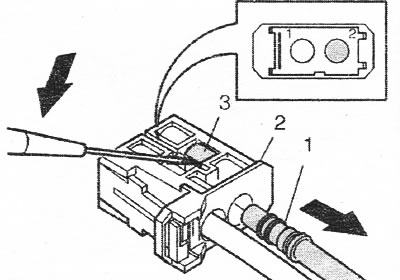

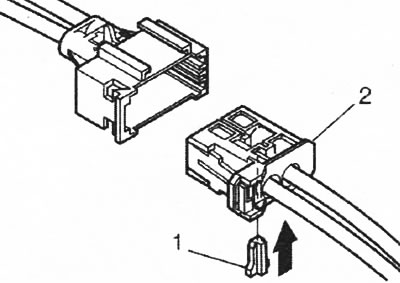

Имеется один световод для входного сигнала и один световод для выходного сигнала. Система не будет работать, если их поменять местами. Выдавите защелку (1) при помощи отвертки.

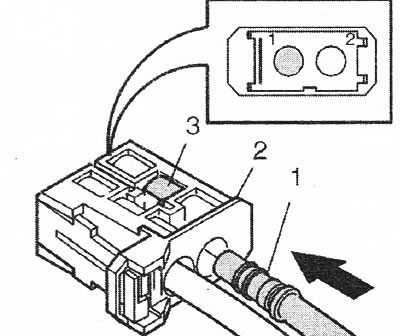

Откройте защелки (3) отверткой. Вытяните зажим (1). Отметьте его расположение.

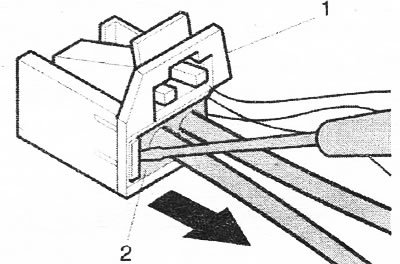

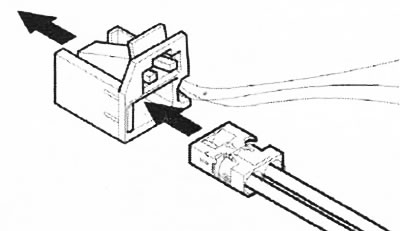

Разборка комбинированного разъема (оптический и электрический проводник) (1)

Освободите защелку отверткой. Снимите внутреннюю секцию (2). Снимите зажим.

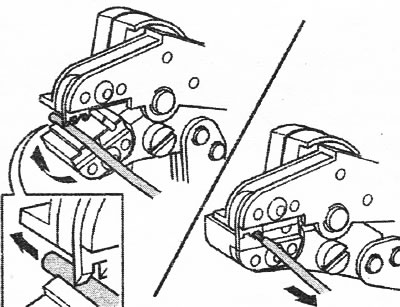

Установка зажима

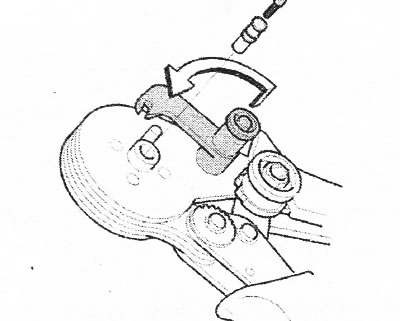

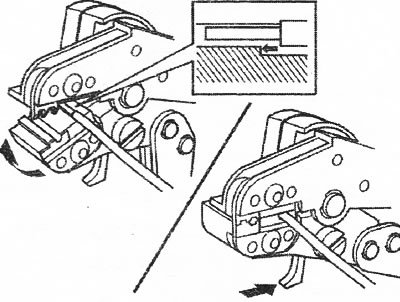

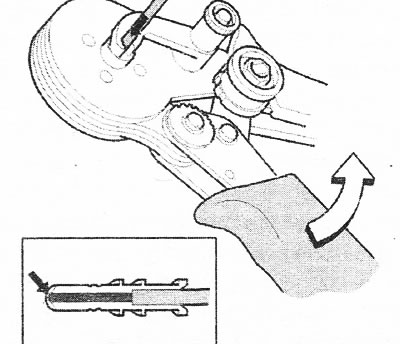

Отрежьте требуемый отрезок (+10 мм) оптоволоконного кабеля. Зачистите оптоволоконный кабель. Используйте инструмент 951 2868, как показано на иллюстрации.
