Центральный электрический блок, моторный отсек — замена (Volvo XC90 I)

0

Отсоедините минусовой провод аккумулятора. Снимите бачок жидкости рулевого привода с усилителем и бачок ОЖ. Поднимите вверх и сдвиньте в сторону. Снимите крышку с центрального электрического блока. Снимите (ЕСМ). Снимите (ТСМ).

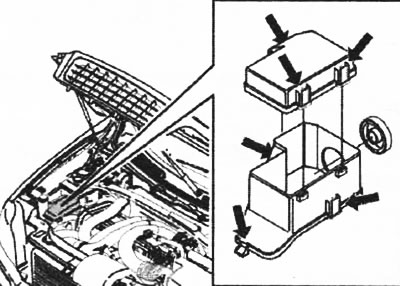

Снятие центрального электрического блока

Освободите 3 зажима. Снимите: промежуточную секцию, вентилятор охлаждения двигателя, если применимо, 2 винта держателя разъема на переднем крае. Отсоедините стопорные зажимы держателя разъема при помощи отвертки. Потяните вверх контактный держатель и резиновую втулку. Снимите винт на заднем крае нижнего элемента, ленточные хомуты кабелей, нижнюю секцию, потянув ее назад, пока крюк не освободится.

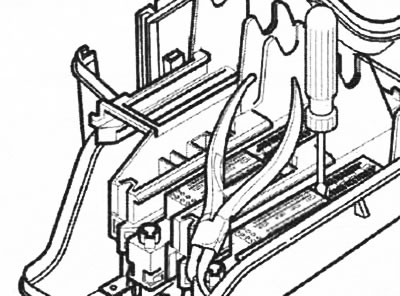

Снятие разъема

Снимите ленточные хомуты с кабелей. Отсоедините разъем, освободив замки на переднем крае. Вытяните и снимите разъем.

Установка разъема

Вдавите разъем в держатель.

Центральный электрический блок, установка

Установите: ленточные хомуты кабелей, нижнюю секцию. Зацепите на место на переднем крае. Установите винт в заднем крае. Затяните. Установите держатель разъема. Вдавите в защелку. Резиновую втулку. Установите винты, вентилятор охлаждения двигателя, если применимо, промежуточную секцию. Убедитесь, что все 3 зажима зацепились. Установите: (ЕСМ) и (ТСМ), крышку центрального электрического блока, минусовую клемму аккумулятора.
