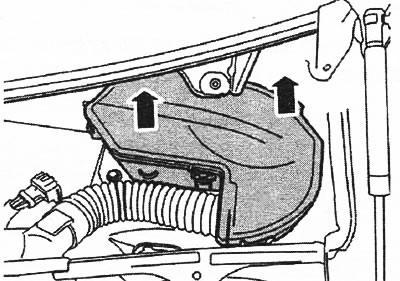

Снятие механизма стеклоочистителя и крышки
Снимите: механизм рычага стеклоочистителя, крышку.
[Первоисточник расположен на портале AutoInstruction.ru]

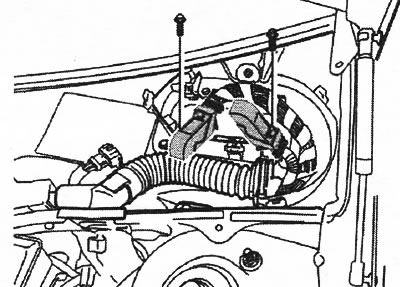

Снимите: 2 разъема, 2 винта.

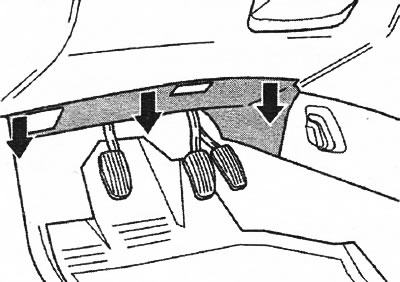

Снятие звукоизоляционной панели со стороны водителя
Выверните 2 винта. Звукоизоляционная панель установлена в пазу на блоке педалей. Снимите звукоизоляционную панель, потянув ее прямо вниз и назад.

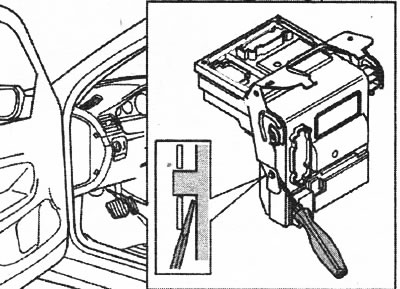

Снятие центрального электронного модуля
Снимите: разъемы, модуль управления, вставив отвертку снизу между кронштейном и блоком реле. Поверните отвертку так, чтобы кронштейн открылся. Одновременно вытяните модуль управления из кронштейна по направлению к нижней части приборной панели. Снимите модуль управления с кронштейна и потяните вниз под приборную панель. Выньте предохранители из (СЕМ).
Установка центрального электронного модуля
Штырьки хрупкие. Убедитесь, что разъемы входят в модуль управления прямо. Установите: модуль управления на кронштейн. Нажмите модуль управления вперед так, чтобы защелки вошли в кронштейн. Установите разъемы, звукоизоляционную панель со стороны водителя, 2 винта на верхней части модуля управления, 2 разъема на верхней части модуля управления. Убедитесь, что резиновое уплотнение правильно расположено в пазу. Установите: крышку, механизм рычага стеклоочистителя, минусовой провод аккумулятора.
Программирование данных
Запрограммируйте данные, считанные со старого модуля управления (например, данные запрограммированные клиентом). Это производится через систему связи автомобиля VIDA. Перенастройте индикатор необходимости проведения ТО. В противном случае лампа будет получать неправильные справочные данные. (Глобальное время перенастраивается при замене (СЕМ).) Перенастройте индикатор необходимости проведения ТО. Убедитесь, что контроллерная локальная сеть функционирует. Это делается путем считывания идентификационных данных (СЕМ), (REM) и (ЕСМ) через систему связи автомобиля VIDA.
