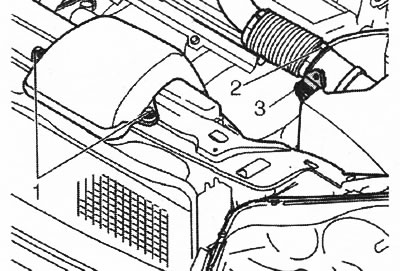

Снятие корпуса воздухоочистителя
Снимите корпус воздухоочистителя в сборе с впускной трубой.
Снятие троса переключателя передач с рычага на КП
Снимите трос КП с рычага на КП. Используйте монтировку 999 7077. Отцепите крепление с разъемами КП от кронштейна корпуса воздухоочистителя.

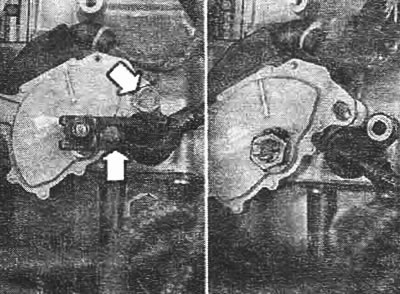

Снятие рычага на тяге механизма переключения передач
Снимите: рычаг на тяге механизма переключения передач, винт датчика переключателя передач и жгута проводов. Отверните шпонку на держателе жгута проводов.
Установка подъемных траверс и подъемных крюков на подъемных скобах двигателя
Передняя подъемная траверса должна быть оборудована комплектом зажимных приспособлений 999 7070, как показано на иллюстрации. Поместите подъемную траверсу 999 5716 на надколесную дугу и непосредственно над подъемными проушинами двигателя с левой и правой стороны. Вставьте подъемные крюки 999 5460 и 999 5185 в подъемные скобы двигателя. Натяните до легкого касания. Поднимите автомобиль. Снимите подрамник.
Слив жидкости для КП
Поместите емкость под КП. Слейте масло. Измерьте и запишите объем масла. Затем затяните заглушку. Затяните до 40 Нм. Снимите зажим жгута проводов на крышке системы управления. Отсоедините провод заземления от КП. Свяжите жгут проводов и провод заземления. Отсоедините возвратный трубопровод масляного радиатора от крышки системы управления. Отсоедините трубу масляного радиатора и шланг от КП. Сдвиньте трубу в сторону. Плотно закройте отверстие в КП пластмассовой пробкой.

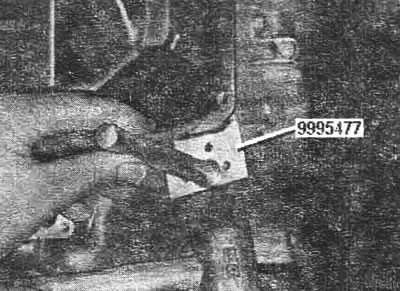

Снятие крышки системы управления
Снимите винты Torx ТХ40 крышки системы управления. Счистите остатки герметика с резьбы. Используйте метчик М8 х 1,25. Снимите крышку. Используйте клиновидную прокладку 999 5477. Осторожно вбейте его между крышкой и КП так, чтобы не согнуть уплотнительный фланец на крышке. Удалите остатки прокладки с крышки и КП.
Снятие жгута проводов
Снимите: разъемы соленоидных клапанов, винт держателя датчика температуры масла. Снимите датчик с системы управления. Снимите: жгут проводов с держателей на системе управления, жгут проводов.
Подсоединение жгута проводов
Смажьте уплотнительные.кольца резиновой втулки жгута проводов и датчика температуры масла жидкостью для автоматической КП. Установите: жгут проводов. Подсоедините разъемы к соленоидам. Установите датчик температуры масла с держателем и винтом. Затяните до 10 Нм. Установите жгут проводов на держатель. Убедитесь, что жгут проводов расположен правильно.
Герметизация крышки
Убедитесь, что сопрягаемая поверхность крышки ровная. Протрите очищенные сопрягаемые поверхности крышки и КП. Используйте денатурированный спирт. Убедитесь в том, что в КП не попадает грязь. Нанесите на крышку полоску герметика толщиной приблизительно 3 мм. Номер 1161409-6. Нанесите герметик вокруг отверстий для винтов.
Установка крышки системы управления
Установите заново крышку системы управления на КП. Затяните винты поочередно. Затяните до 12 Нм. Torx ТХ40. Установите: маслопровод на КП с новым уплотнительным кольцом, возвратный трубопровод на крышке системы управления, жгут проводов на держатель на крышке, провод заземления КП. Установите подрамник. Снимите подъемные траверсы и подъемные крюки. Заверните шпонку на держателе жгута проводов. Установите: винт датчика выбранной передачи и держателя. Затяните до 25 Нм. Установите рычаг тяги механизма переключения передач. Затяните гайку. Затяните до 16 Нм. Установите трос КП на рычаг.
Установка корпуса воздухоочистителя
Установите корпус воздухоочистителя, включая все шланги и электрические выводы. Долейте новое масло номер 116 1540-8. используя такое же количество, какое было слито ранее. Долейте и проверьте уровень масла. После замены трансмиссионного масла, показания счетчика замены «трансмиссионного масла» должны быть сброшены. Проверьте коды неисправности.
