Сращивание стыка при помощи изолированного влагонепроницаемого стыкового соединителя
Выберите подходящий стыковой соединитель согласно сечению кабеля. См. таблицу.
Цвет | Сечение кабеля (мм2) | Длина зачистки (мм) |
Зеленый/белый | 0,3-0,5 | 5 |
Красный | 0,5-1,0 | 6 |
Синий | 1,0-2,5 | 7 |
Желтый | 4,0-6,0 | 7 |

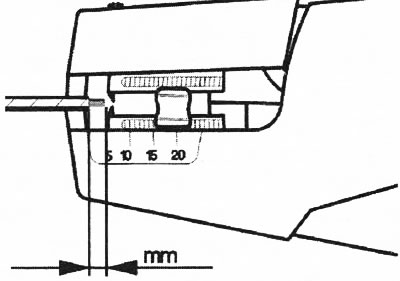

Зачистите оба конца кабеля согласно приведенной выше таблице. Используйте инструмент для зачистки 951 2620.
Сращивание кабелей разного сечения
Если сечения кабелей настолько разные, что они не входят в один и тот же стыковой соединитель. Выберите стыковой соединитель, подходящий для более толстого кабеля. Зачистите более толстый кабель согласно таблице. Зачистите более тонкий кабель на двойную длину и сложите зачищенный участок вдвое.
Узловая точка
Несколько кабелей могут быть соединены вместе в одной точке сращивания.
Обжатие втулки
Вставьте обжимную втулку в инструмент для запрессовки 951 2785. Выберите насадку по цветной маркировке. Немного сожмите обжимной инструмент, чтобы закрепить в нем обжимную втулку.

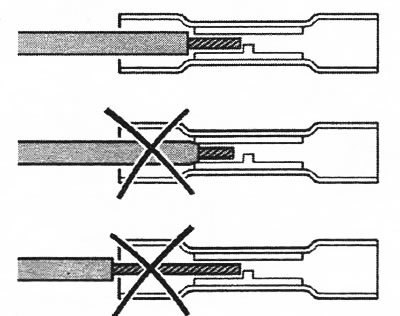

Вставьте кабель в обжимную втулку до упора. Убедитесь, что изоляция кабеля не попадает в область обжатия, и что зачищенный кабель не выходит за пределы втулки.

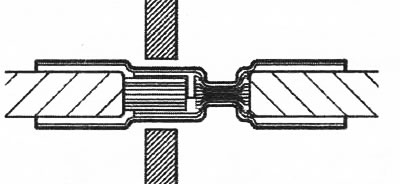

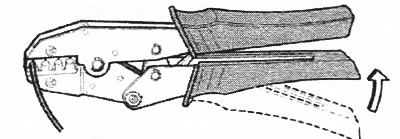

Сожмите рукоятки плоскогубцев до упора, чтобы обеспечить надлежащее соединение. Плоскогубцы отжимаются автоматически.
Проверьте рукой, чтобы обжимная втулка была надежно закреплена.
Нагрейте термоусадочную трубку

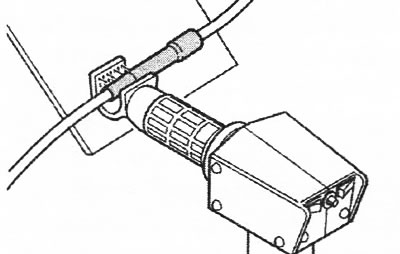

Поместите сзади подходящее защитное приспособление, чтобы защитить окружающие компоненты от жара. Нагрейте втулку при помощи термовоздушного пистолета 951 2777 с подходящим наконечником. Важно, чтобы термоусадочная трубка обжалась на кабеле.
Должно быть видно выжимание клея вокруг кабеля. Установите заново жгут проводов. Если необходимо, используйте обжимную втулку и ленточные хомуты. Снова подсоедините минусовой провод аккумулятора. Проверьте функционирование.
