Оборудование для обеспечения безопасности (дополнительная система удерживания (SRS)
Осторожно: В автомобиле есть пиротехнические надувные подушки безопасности и натяжные устройства ремней безопасности. С компонентами в дополнительной системе удерживания (SRS) следует обращаться очень осторожно во время ремонта, чтобы избежать: травмы при выполнении ремонта, повреждения или нарушения нормальной работы (SRS). Работы на (SRS) всегда должны выполнять квалифицированные специалисты в мастерской.

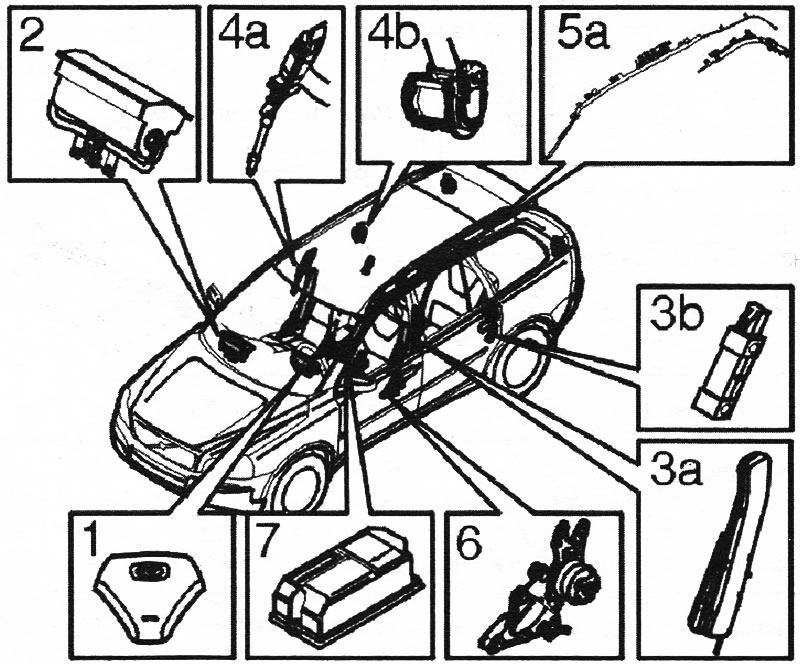

Оборудование для обеспечения безопасности (дополнительная система удерживания (SRS)

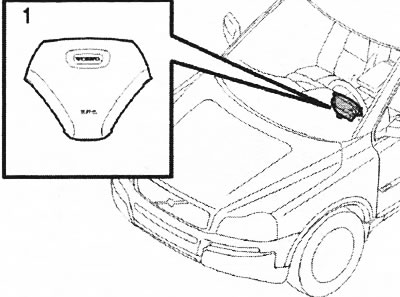

1. Модуль рулевого колеса (SWM) (SRS)
(SWM) отпирается в 2 этапа. При работе с рулевым колесом, валом рулевого колеса или рулевым механизмом, определенные операции должны выполняться согласно методике работы с (SWM).

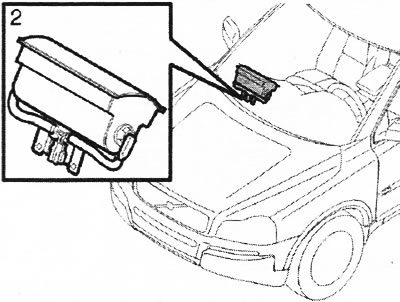

2. Модуль надувной подушки безопасности (SRS) пассажира
Модуль надувной подушки безопасности пассажира отпирается в 2 этапа.
3. Модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе)

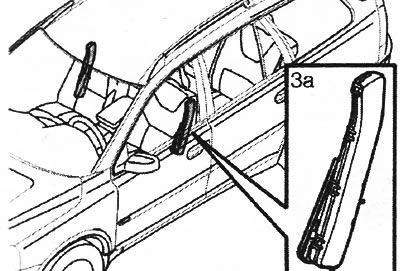

За. В обоих передних сиденьях есть модули надувных подушек безопасности.

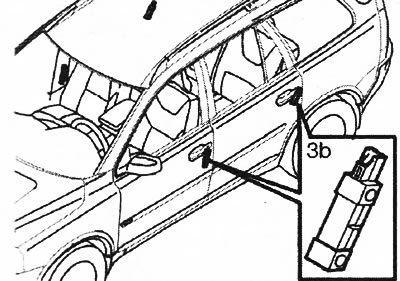

Зb. Датчики расположены в стойках В и С.
4. Ремни безопасности и натяжные устройства ремней безопасности

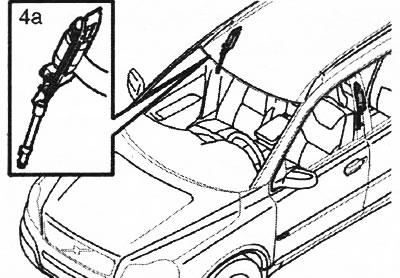

4а. Передние ремни безопасности и натяжные устройства ремней безопасности (все варианты количества сидений).

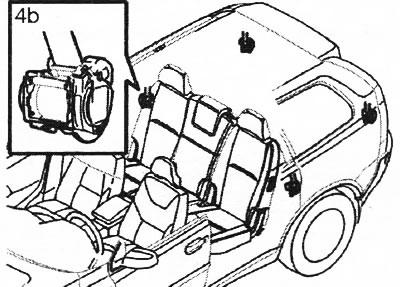

4b. Ремни безопасности заднего сиденья и натяжные устройства ремней безопасности.

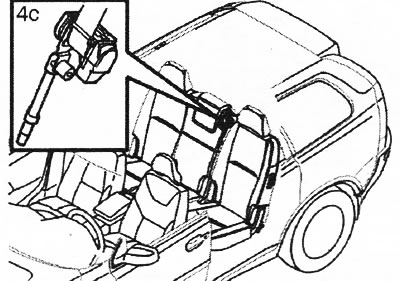

4с. Ремень безопасности и натяжное устройство ремня безопасности центрального сиденья во втором ряду.
5. Модуль IC (Надувной занавес)
Вариант с 7 сиденьями

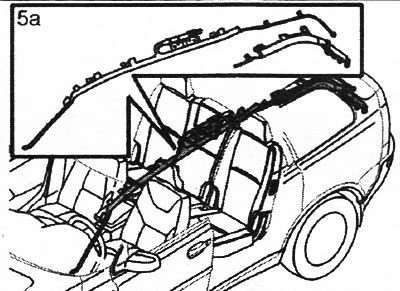

5а. Надувной занавес состоит из четырех надувных защитных занавесов, расположенных в нижнем крае крыши, по 2 с каждой стороны автомобиля. Передний занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С. Задний занавес защищает верхнюю часть салона автомобиля, от стойки С до стойки D.
Варианты с 5 сиденьями

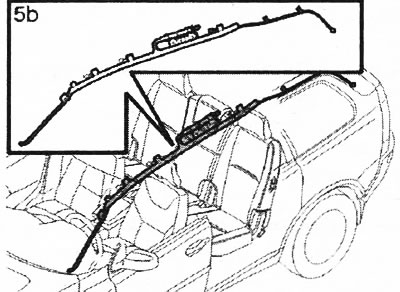

5b. Надувной занавес состоит из 2 надувных защитных занавесов, расположенных в нижнем крае крыши, по одному с каждой стороны автомобиля. Занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С.

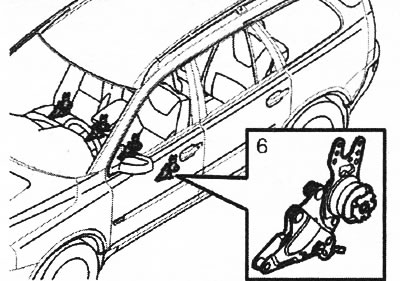

6. Система защиты при ударе сзади
В передних сиденьях имеется функция WHIPS (Система защиты при ударе сзади). Эта функция уменьшает вероятность получения травм при ударе автомобиля сзади. Система является полностью механической и встроена в сиденья.

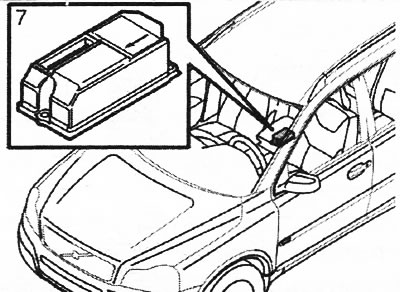

7. Модуль управления дополнительной системы удерживания (SRS)
Модуль дополнительной системы удерживания (SRS) имеет новую функцию, ROP (Защита при опрокидывании). Модуль управления нельзя снимать, перемещать в другое положение или выполнять на нем работы, если электропитание на него не отключено. Если электропитание не отключено, надувные подушки безопасности и натяжные устройства ремней безопасности могут сработать. Модуль дополнительной системы удерживания (SRS) расположен между стояночным тормозом и рычагом переключения передач в центральной консоли. Никогда не устанавливайте вспомогательное оборудование на или рядом с дополнительной системой удерживания (SRS).
8. Другие компоненты дополнительной системы удерживания (SRS)
Проводка
Проводка дополнительной системы удерживания (SRS) оранжевая. При работе с проводкой SRS, будьте особенно осторожны, чтобы не повредить следующие участки: звукоизоляционные панели, бардачок, приборную панель, кожухи вала рулевого колеса, выключатель зажигания, пороги, панели стоек А, В С и D, крышу, под фарами.
Датчик
Датчики столкновения дополнительной системы удерживания (SRS) (6 +1) находятся в стойках В и С, под фарами и в модуле дополнительной системы удерживания (SRS). Датчики столкновения управляют дополнительной системой удерживания (SRS).
