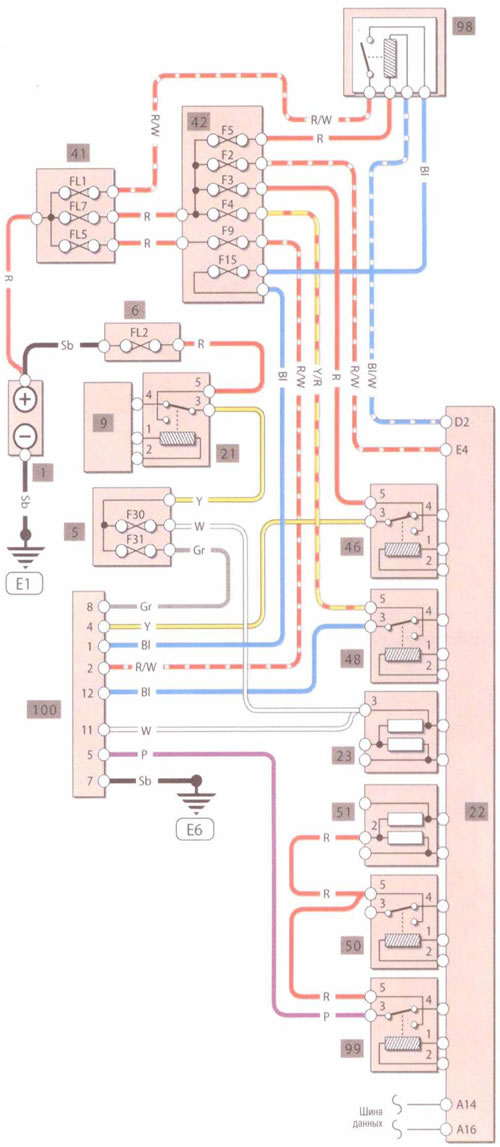

Проводка прицепного устройства
Обозначение элементов
- 1. Аккумулятор
- 2. Выключатель зажигания
- 5. Блок предохранителей в салоне
- 6. Блок предохранителей под капотом
- с = Реле омывателя лобового стекла
- 9. Центральный электронный модуль управления
- 11. Блок управления в рулевом колесе
- 21. Реле габаритных огней
- 22. Задний электронный модуль управления
- 23. Шунт габаритных огней
- 41. Коробка предохранителей под капотом
- 42. Коробка предохранителей в багажном отделении
- 46 Реле стоп-сигналов
- 48 Реле ламп заднего хода
- 50. Реле противотуманных фонарей
- 51. Шунт противотуманных фонарей
- 69. Реле перегрузки
- 98. Реле питания прицепного устройства
- 99. Реле противотуманных фонарей прицепного устройства
- 100. Розетка прицепного устройства
- 101. Узел насоса омывателя
- а = насос омывателя лобового стекла
- 102. Мотор стеклоочистителя левой фары
- 103. Мотор стеклоочистителя правой фары
Текст предоставлен порталом (Autoinstruction)
Цвет проводов
| Bl | Синий | Vo | Фиолетовый |
| Вn | Коричневый | W | Белый |
| Y | Желтый | Or | Оранжевый |
| Gr | Серый | R | Красный |
| Gn | Зеленый | Sb | Черный |
| Р | Розовый |
