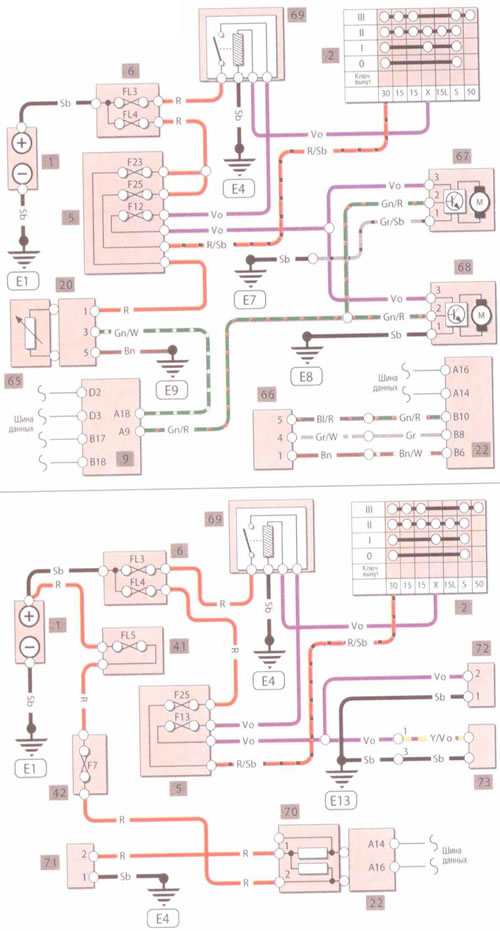

Электрокорректор фар
Обозначение элементов
- 1. Аккумулятор
- 2. Выключатель зажигания
- 5. Блок предохранителей в салоне
- 6. Блок предохранителей под капотом
- 9. Центральный электронный модуль управления
- 20. Блок управления переключателя освещения
- 22. Задний электронный модуль управления
- 24. Левый блок фар
- d = указатель поворота
- 25. Правый блок фар (аналог п. 24)
- 33. Левый задний фонарь (S80)
- с = указатель поворота
- 34. Правый задний нижний фонарь (S80) (аналог п. 33)
- 38. Левый задний верхний фонарь (V70)
- а - стоп-сигнал
- 39. Правый задний верхний фонарь (V70) (аналог п. 38)
- 41. Коробка предохранителей под капотом
- 42. Коробка предохранителей в багажном отделении
- 60. Шунт левого указателя поворотов
- 61. Шунт правого указателя поворотов
- 62. Выключатель аварийной световой сигнализации
- 63. Левый боковой повторитель указателя поворотов
- 64. Правый боковой повторитель указателя поворотов
- 65. Электрокорректор фар
- 66. Левый датчик угла
- 67. Мотор электрокорректора левой фары
- 68. Мотор электрокорректора правой фары
- 69. Реле перегрузки
- 70. Выходной шунт розетки в багажном отделении
- 71. Розетка 12 В в багажном отделении
- 72. Передняя розетка 12 В
- 73. Задняя розетка 12 В
Цвет проводов
Bl | Синий | Vo | Фиолетовый |
Вn | Коричневый | W | Белый |
Y | Желтый | Or | Оранжевый |
Gr | Серый | R | Красный |
Gn | Зеленый | Sb | Черный |
Р | Розовый |
