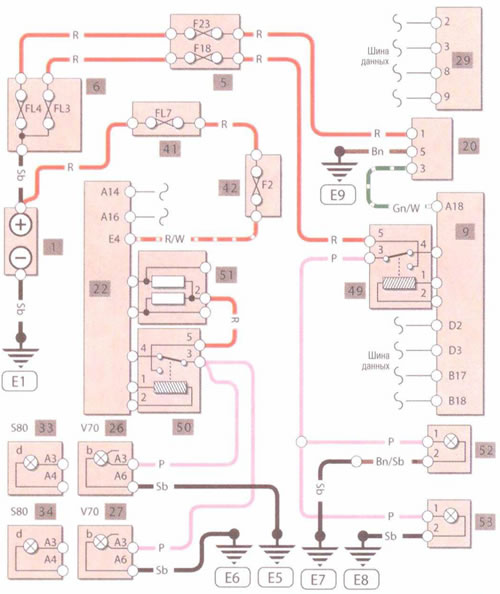

Противотуманные фонари и фары
Обозначение элементов
- 1. Аккумулятор
- 5. Блок предохранителей в салоне
- 6. Блок предохранителей под капотом
- 9. Центральный электронный модуль управления
- 11. Блок управления в рулевом колесе
- 20. Блок управления переключателя освещения
- 22. Задний электронный модуль управления
- 26. Левый задний нижний фонарь (V70)
- а = габаритный огонь
- b = габаритный/противотуманный огонь
- 27. Правый задний нижний фонарь
- (аналог п. 26)
- 29. Панель приборов
- 33. Левый задний нижний фонарь (S80)
- b = стоп-сигнал
- с - огонь заднего хода
- d = противотуманный огонь
- 34. Правый задний нижний фонарь (S80)
- (аналог п. 33)
- 38. Левый задний верхний фонарь (V70)
- а = стоп-сигнал
- 39. Правый задний верхний фонарь (V70) (аналог п. 38)
- 40. Блок управления КПП
- 41. Коробка предохранителей под капотом
- 42. Коробка предохранителей в багажном отделении
- 43. Третий стоп-сигнал
- 44. Контактный датчик стоп-сигналов
- 45. Контактный датчик заднего хода
- 46. Реле стоп-сигналов
- 47. Шунт стоп-сигналов
- 48. Реле ламп заднего хода
- 49. Реле противотуманных фар
- 50. Реле противотуманных фонарей
- 51. Шунт противотуманных фонарей
- 52. Левая противотуманная фара
- 53. Правая противотуманная фаре
- 54. Верхний электронный блок управления
- 55. Блок управления в левой передней двери
- 56. Блок управления в правой передней двери
- 57. Узел левого зеркала заднего обзора
- а = фонарик «вежливого» освещения
- 58. Узел правого зеркала заднего обзора
- а = фонарик «вежливого» освещения
Оригинал выложен на портале www.autoinstruction.ru
Цвет проводов
| Bl | Синий | Vo | Фиолетовый |
| Вn | Коричневый | W | Белый |
| Y | Желтый | Or | Оранжевый |
| Gr | Серый | R | Красный |
| Gn | Зеленый | Sb | Черный |
| Р | Розовый |
