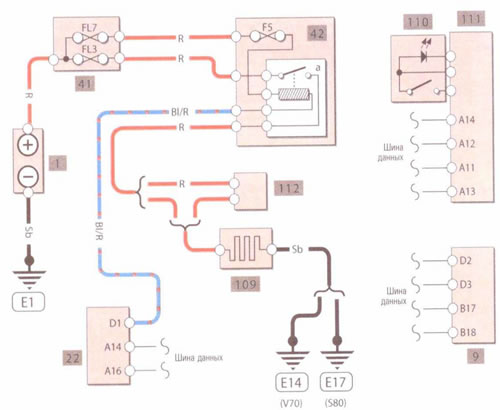

Электрообогрев заднего стекла
Обозначение элементов
- 1. Аккумулятор
- 6. Блок предохранителей под капотом
- с = Реле омывателя лобового стекла
- d = Реле большой/малой скорости лобового стеклоочистителя
- е = Реле паузы лобового стеклоочистителя
- f = реле заднего стеклоочистителя
- 9. Центральный электронный модуль управления
- 11. Блок управления в рулевом колесе
- 22. Задний электронный модуль управления
- 41. Коробка предохранителей под капотом
- 42. Коробка предохранителей в багажном отделении
- 101. Узел насоса омывателя
- а = насос омывателя лобового стекла
- b = насос омывателя заднего стекла
- с = датчик уровня жидкости в бачке омывателя
- 105. Мотор лобового стеклоочистителя
- 106. Мотор стеклоочистителя заднего стекла
- 107. Реле паузы заднего стеклоочистителя
- 108. Реле заднего стеклоочистителя
- 109. Электрообогрев заднего стекла
- 110. Переключатель обогрева заднего стекла/обогрева зеркал
- 111. Блок управления круиз-контроля
- 112. Узел антенны заднего стекла (только модели S80)
(Оригинал опубликован на веб-сайте: «Autoinstruction.ru»)
Цвет проводов
| Bl | Синий | Vo | Фиолетовый |
| Вn | Коричневый | W | Белый |
| Y | Желтый | Or | Оранжевый |
| Gr | Серый | R | Красный |
| Gn | Зеленый | Sb | Черный |
| Р | Розовый |
