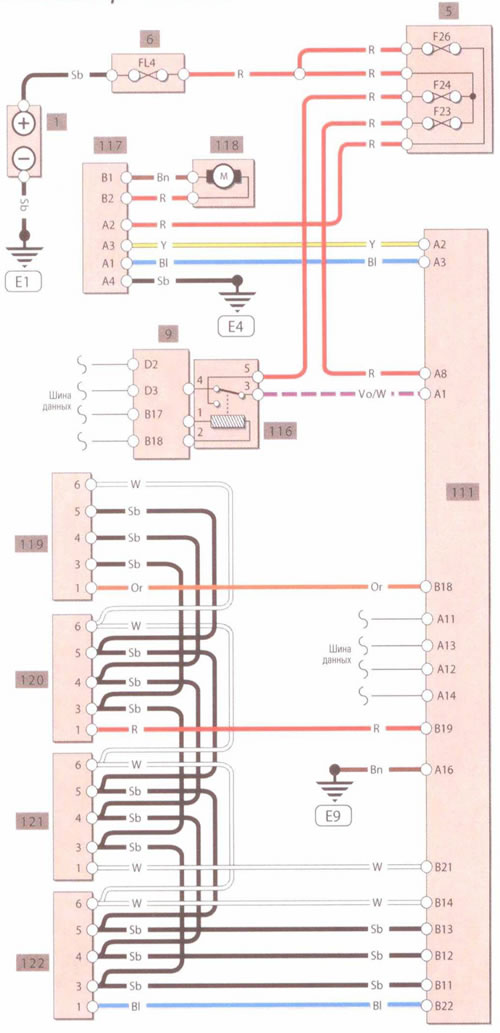

Вентилятор отопителя
Обозначение элементов
- 1. Аккумулятор
- 5. Блок предохранителей в салоне
- 6. Блок предохранителей под капотом
- 9. Центральный электронный модуль управления
- 55. Блок управления в левой передней двери
- 56. Блок управления в правой передней двери
- 57. Узел левого зеркала
- b = Мотор вертикального разворота
- с = Мотор горизонтального разворота
- d = Мотор складывания зеркала
- е = Вертикальная память
- f = Горизонтальная память
- g = Электрообогрев зеркала
- 58. Узел правого зеркала
- b = Мотор вертикального разворота
- с = Мотор горизонтального разворота
- d = Мотор складывания зеркала
- е = Вертикальная память
- f = Горизонтальная память
- g = Электрообогрев зеркала
- 110. Переключатель обогрева заднего стекла/боковых зеркал
- 111. Блок управления климатической установкой
- 115. Переключатель складывания зеркала
- 116. Реле питания D1
- 117. Блок управления вентилятором отопителя
- 118. Мотор вентилятора отопителя
- 119. Мотор левой температурной заслонки
- 120. Мотор правой температурной заслонки
- 121. Мотор заслонки рециркуляции
- 122. Мотор заслонки направления подачи воздуха (вентиляция/пол/лобовое стекло)
Текст предоставлен порталом AutoInstruction.ru
Цвет проводов
| Bl | Синий | Vo | Фиолетовый |
| Вn | Коричневый | W | Белый |
| Y | Желтый | Or | Оранжевый |
| Gr | Серый | R | Красный |
| Gn | Зеленый | Sb | Черный |
| Р | Розовый |
