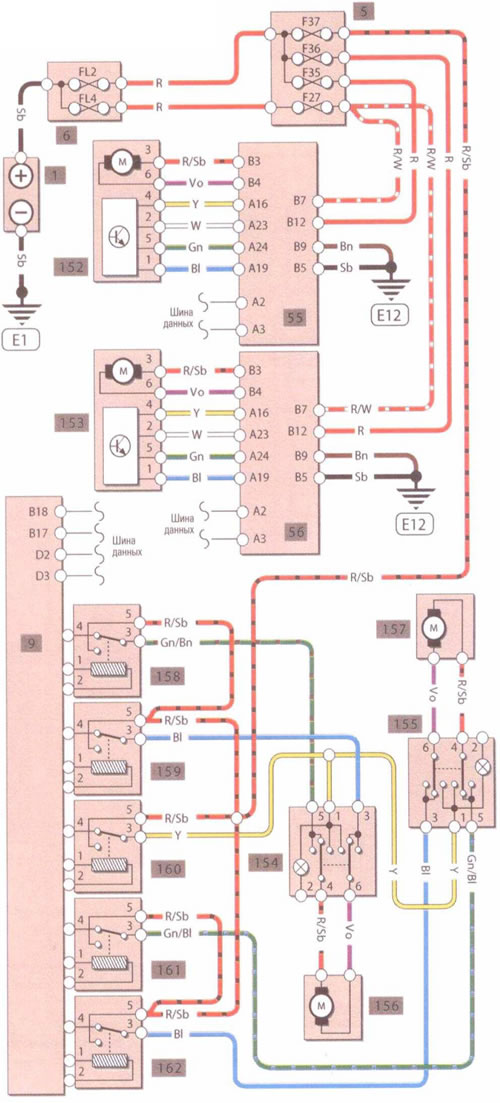

Электрические стеклоподъемники
Обозначение элементов
- 1. Аккумулятор
- 5. Блок предохранителей в салоне
- 6. Блок предохранителей под капотом
- 9. Центральный электронный модуль управления
- 11. Блок управления в рулевом колесе
- 12. Спиральный контакт рулевого колеса
- 55. Блок управления в левой передней двери
- 56. Блок управления в правой передней двери
- 69. Реле перегрузки
- 142. Переключатель круиз-контроля
- 143. Дистанционное управление аудиоустановкой
- 144. Аудиоустановка
- 145. Усилитель антенны заднего стекла
- 146. Громкоговоритель левой задней двери
- 147. Громкоговоритель левой передней двери
- 148. Левый передний высокочастотный громкоговоритель
- 149. Громкоговоритель правой задней двери
- 150. Громкоговоритель правой передней двери
- 151. Правый передний высокочастотный громкоговоритель
- 152. Стеклоподъемник левой передней двери
- 153. Стеклоподъемник правой передней двери
- 154. Выключатель левой задней двери
- 155. Выключатель правой задней двери
- 156. Мотор левого заднего стеклоподъемника
- 157. Мотор правого заднего стеклоподъемника
- 158. Реле «вверх» левого заднего стеклоподъемника
- 159. Реле «вниз» левого заднего стеклоподъемника
- 160. Реле замка «baby-lock» (страховка открытия двери изнутри)
- 161. Реле «вверх» правого заднего стеклоподъемника
- 162. Реле «вниз» правого заднего стеклоподъемника
Цвет проводов
| Bl | Синий | Vo | Фиолетовый |
| Вn | Коричневый | W | Белый |
| Y | Желтый | Or | Оранжевый |
| Gr | Серый | R | Красный |
| Gn | Зеленый | Sb | Черный |
| Р | Розовый |
