а) подготовительные операции:
- ослабьте гайки крепления переднего правого колеса;
- поднимите переднюю часть автомобиля;
- поставьте опорные стойки под элементы для монтажа домкрата;
- снимите правое колесо;
б) отсоедините поворотный кулак от амортизатора:
- снимите провод системы ABS с кронштейнов;
Рис. 5.44. Крепление амортизатора к поворотному кулаку: 1 и 2 - болты; 3 - скоба
- снимите скобу 3 (рис. 5.44) с крепления тормозного трубопровода;
- снимите тормозной трубопровод с кронштейна;
- выверните верхний болт 1;
- выверните нижний болт 2;
Рис. 5.23. Снятие переднего брызговика двигателя
в) снимите передний брызговик двигателя (рис. 5.23);
Рис. 5.26. Болты крепления теплоизоляционного экрана (показаны стрелками)
г) снимите теплоизоляционный экран с правой полуоси (рис. 5.26);
Рис. 5.27. Детали крепления опор двигателя и центральной продольной балки (показаны стрелками)
д) снимите центральную продольную балку (рис. 5.27);

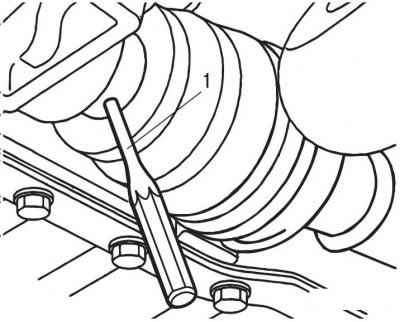

Рис. 5.31. Отсоединение правой полуоси: 1 - оправка
е) отсоедините правую полуось (рис. 5.31);
- удалите два стопорных штифта с помощью оправки диаметром 5 мм;
- отожмите поворотный кулак и выньте полуось из коробки передач;
ж) снимите сальник:
- снимите уплотнительной кольцо;
- снимите сальник;
- очистите корпус сальника и вал.
з) установите новый сальник правой полуоси КП на автомобилях с коробкой передач М3Р:
- смажьте контактную кромку нового сальника;
Рис. 5.45. Установка сальника правой полуоси на вал на автомобилях с коробкой передач М3Р
- установите направляющую втулку 999 5621 на вал (рис. 5.45);
- установите сальник на направляющую втулку;
- снимите инструмент;
- установите новое уплотнительное кольцо на вал;
На автомобилях с коробкой передач M5P/M5D:
- смажьте контактную кромку нового сальника;
Рис. 5.46. Установка сальника правой полуоси на вал на автомобилях с коробкой передач M5P/V5D
- установите сальник на направляющей втулке 999 5316 (рис. 5.46);
- установите сальник в коробку передач;
- установите новое уплотнительное кольцо на вал;
и) установите полуось:

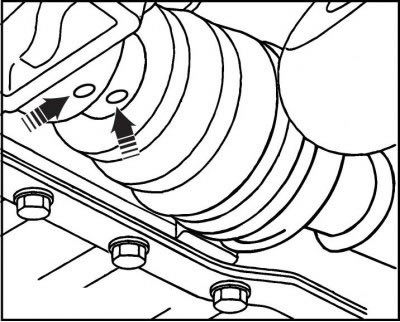

Рис. 5.47. Совмещение отверстий (показаны стрелками) для стопорных штифтов при установке полуоси
- установите правую полуось на шлицы так, чтобы отверстия для стопорных штифтов совпали (рис. 5.47). Если отверстие со стороны коробки передач находится снизу (основание пространства между зубьями) между двумя шлицами, то соответствующее отверстие в полуоси должно находиться на вершине шлица полуоси и наоборот;
- поставьте верхний болт крепления поворотного кулака;
Рис. 5.48. Установка стопорных штифтов в полуоси
Установите два новых стопорных штифта (рис. 5.48). Заполните герметиком 1161058-1 отверстия фиксирующих штифтов;
(Оригинал найдёте на этом ресурсе: Autoinstruction.ru)
к) установите центральную продольную балку и теплоизоляционный экран (см. подразд. «Установка коробки передач» и рис. 5.27);
л) закрепите поворотный кулак на амортизаторе (рис. 5.44):
- поставьте два новых регулировочных болта и затяните их моментом 90 Н·м;
- установите трубопровод тормозной системы в кронштейн и зафиксируйте скобой;
- закрепите провод системы ABS в кронштейне;
- установите колесо;
м) проверьте уровень масла в коробке передач и долейте масло (см. подразд. «Установка коробки передач»);
н) установите передний брызговик двигателя (рис. 5.23) и закрепите его болтами и винтами. Момент затяжки 10 Н·м.
