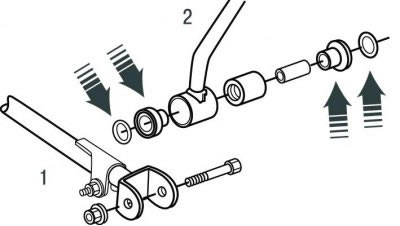

Рис. 5.50. Отсоединение штанги 1 от кулисы 2
а) разъедините штангу переключения передач и кулису (рис. 5.50):
- выньте осевой болт и отсоедините штангу переключения передач;
- обработайте детали противокоррозионным составом.
- будьте аккуратны с уплотнительными кольцами и пластмассовыми втулками;

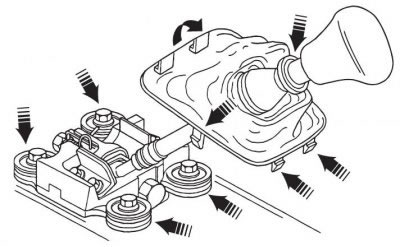

Рис. 5.51. Детали крепления механизма переключения передач и защитного чехла (показаны стрелками)
- снимите защитный чехол с тоннеля (рис. 5.51);
- выверните болты крепления вместе с кольцами;
- снимите механизм переключения передач, повернув его вверх на 90°.
б) замените резиновый уплотнительный элемент опоры рычага переключения передач:
- оттяните весь кожух механизма вниз;
- выпрессуйте резиновые пальцы из кожуха и снимите резиновый элемент;
- установите новый резиновый элемент в кожух и запрессуйте в него резиновые пальцы;

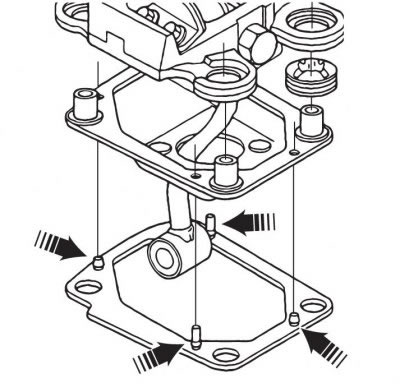

Рис. 5.52. Установка резиновых пальцев (показаны стрелками)
- поднимите кожух и запрессуйте резиновые пальцы (рис. 5.52);

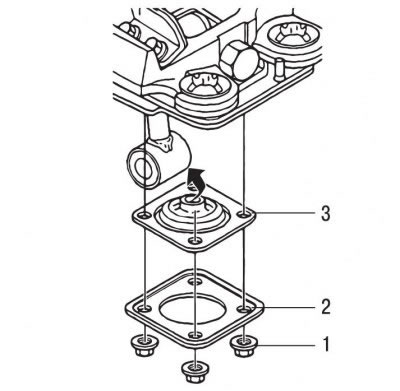

Рис. 5.53. Снятие нижней пластины: 1 - гайка, 2 - нижняя пластина; 3 - резиновый элемент
в) снимите нижнюю пластину 2 (рис. 5.53):
- снимите резиновый элемент 3 с пластины механизма переключения передач;
- снимите резиновый элемент над рычагом переключения передач;

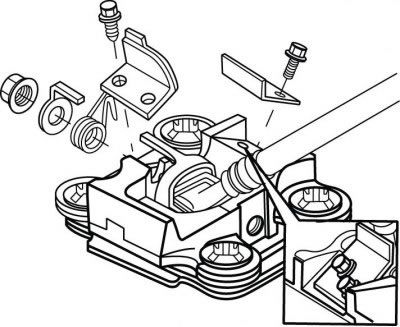

Рис. 5.54. Снятие блокираторов рычага
г) снимите блокираторы рычага переключения передач (рис. 5.54):
- отметьте положение блокиратора 5-й передачи;
- выверните болты и снимите блокираторы;
- отверните гайку;
- снимите пластину и пружину;

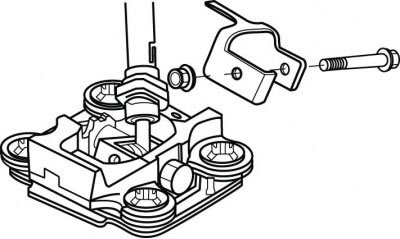

Рис. 5.55. Снятие рычага переключения передач
Источник статьи доступен на портале autoinstruction.ru
д) снимите рычаг переключения передач с центрального кожуха (рис. 5.55):
- отверните гайку и выньте болт;
- снимите кожух;
- снимите рычаг переключения передач;

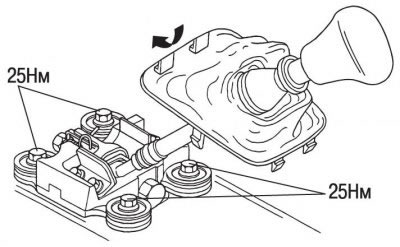

Рис. 5.56. Снятие подшипников рычага переключения передач
е) снимите подшипники рычага переключения передач (рис. 5.56): пластмассовые втулки, резиновый элемент и уплотнительные кольца;

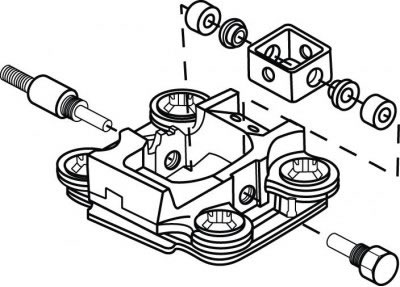

Рис. 5.57. Снятие подшипника центрального кожуха
ж) снимите подшипник центрального кожуха (рис. 5.57):
- выверните болт, а затем снимите резиновую втулку;
- снимите центральный кожух с втулкой подшипника;
- снимите резиновую втулку;
- очистите и проверьте детали, выбракованные замените;
з) соберите узлы в порядке, обратном снятию. Обратите внимание на установку блокиратора 5-й передачи: установку выполните точно по сделанной при разборке отметке;
и) проверьте регулировку рычага переключения передач: установите рычаг переключения передач в положение 1-й передачи; рычаг переключения передач должен прижаться к верхнему правому блокиратору;

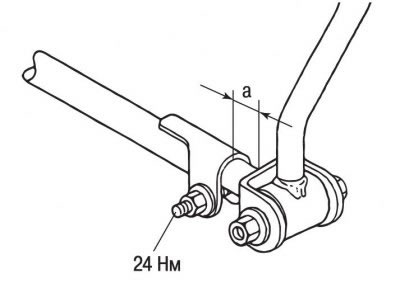

Рис. 5.58. Регулировка механизма переключения передач
к) отрегулируйте механизм переключения передач (рис. 5.58):
- установите длину выступающей части рычага около 8 мм;
- слегка отожмите рычаг вправо;
- вставьте болт штанги переключения передач и затяните его моментом 24 Н·м.
