Снятие
Снимите воздушный фильтр в сборе с расходомером воздуха.
Открутите крепежные гайки 2 на правой и левой подушках двигателя.

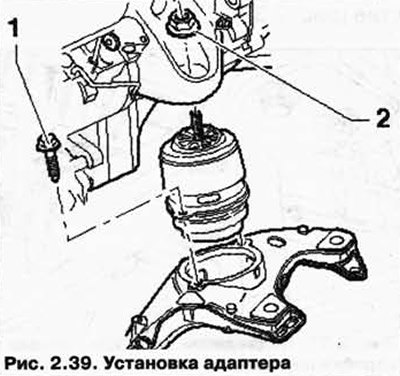

Вставить в траверсу 10-222А адаптер 10-222А/16 высокой стороной направляющей для ходового винта вверх, как показано на рисунке 2.39.
После этого вставьте адаптеры 10-222А/19 в траверсу 10-222А справа и слева. Установите траверсу 10-222А на лонжероны.
Подцепите двигатель двумя серьгами 10-222А/12 к адаптерам 10-222А/16 и слегка натянуть его (рис. 2.40).
Затем выкрутите крепежные болты 1 из левой и правой подушки двигателя/ подрамника.
При необходимости воспользоваться свободным пространством между ГВЦ и передней стенкой.
Теперь аккуратно приподнимите двигатель с помощью крана 10-222А/16.
Для снятия подушек двигателя необходимо дополнительно открутить крепление правой или левой опоры двигателя от блока цилиндров, поскольку двигатель пока нельзя поднять достаточно высоко.
Информация доступна на портале: AutoInstruction
Установка
Установка выполняется в обратной последовательности.
При установке проконтролируйте правильную посадку штифта подушки двигателя в опоре.
Сначала наживите все крепежные болты от руки, лишь затем затяните их с предписанным моментом затяжки.
Момент затяжки крепежного болта 1: 60 Нм.
Момент затяжки крепежного болта 2: 75 Нм.
Момент затяжки крепежных болтов корпуса масляного фильтра/опоры двигателя на левом блоке цилиндров: 23 Нм.
Момент затяжки крепежных болтов опоры двигателя на правом блоке цилиндров: 40 Нм.
