Рис. 2.240. Компоненты системы охлаждения, установленные на кузове: 1 - крышка; 2 - расширительный банок; 3 - тройник; 4 - шланг охлаждающей жидкости; 5 - держатель; 6 - радиатор.

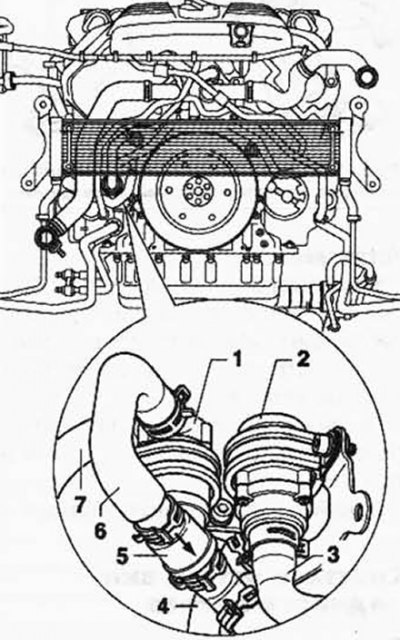

Место установки насоса выбега охлаждающей жидкости и насоса системы охлаждения топлива.
Рис. 2.241. Место установки насоса выбега охлаждающей жидкости и насоса системы охлаждения топлива: 1 - насос выбега охлаждающей жидкости V51;2 - насос системы охлаждения топлива V166; 3 - к насосу системы охлаждения топлива V166; 4 - от насоса системы охлаждения топлива V166; 5 - обратный клапан 6 - от насоса выбега охлаждающей жидкости V51; 7 - к насосу циркуляции охлаждающей жидкости V51.

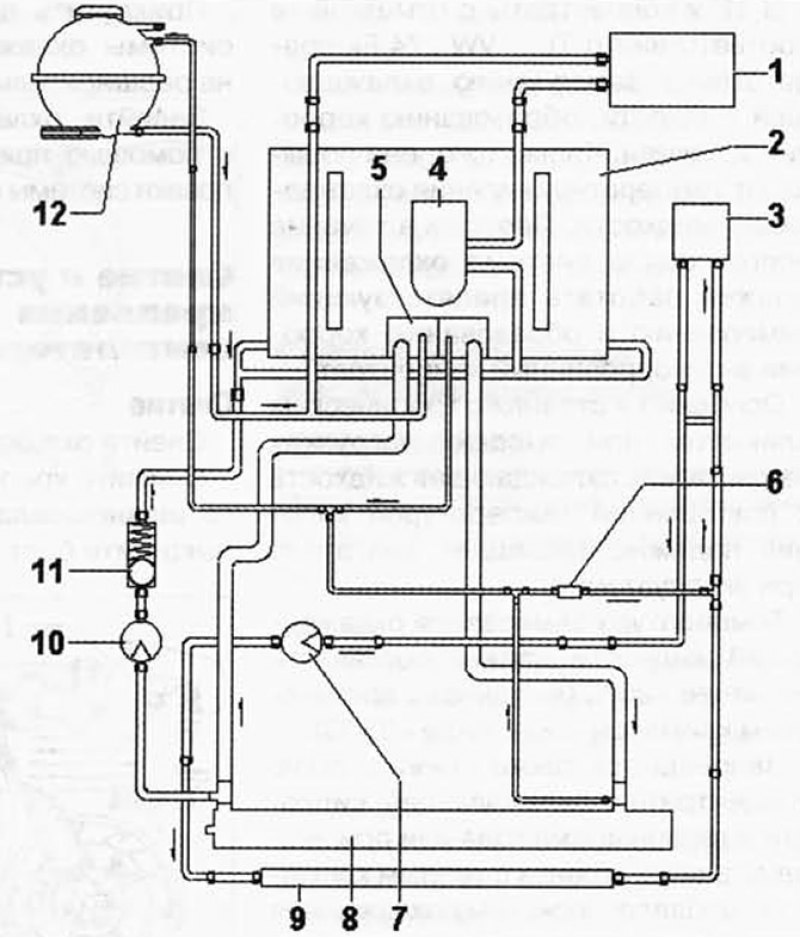

Схема соединения шлангов системы охлаждения двигателя (автомобили с двигателями BLE и BWF).
Рис. 2.242. Схема соединения шлангов системы охлаждения двигателя (автомобили с двигателями BLE и BWF): 1 - теплообменник; 2 - головка блока цилиндров/блок цилиндров; 3 - охладитель топлива; 4 - радиатор; 5 - корпус термостата; 6 - стержень клапана; 7 - насос системы охлаждения топлива V166; 8 - радиатор; 9 - радиатор; 10 - насос выбега охлаждающей жидкости V51; 11 - обратный клапан; 12 - расширительный бачок.
