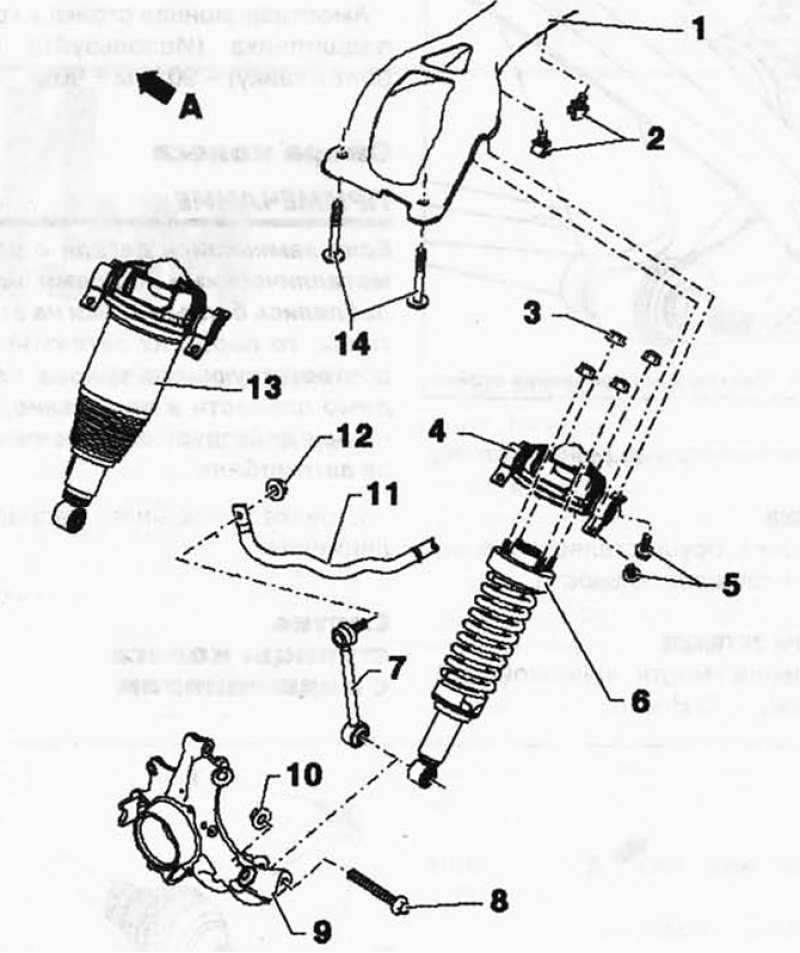

Рис. 4.86. Компоненты подвески задних колес: 1 - поперечина; 2 - зажим; 3 - самоконтрящаяся гайка; 4 - опорный кронштейн; 5 - болт с шестигранной головкой; 6 - амортизационная стойка; 7 - соединительная тяга; 8 - болт с шестигранной головкой; 9 - корпус подшипника ступицы колеса; 10 - самоконтрящаяся гайка; 11 - стабилизатор; 12 - самоконтрящаяся гайка; 13 - упругий пневматический элемент; 14 - болт с шестигранной головкой.
Примечание: Если заменялись детали с резинометаллическими опорами или ослаблялись болты и гайки на этих деталях, то перед их затяжкой опору соответствующего колеса необходимо привести в положение, когда на нее действует собственная масса автомобиля А указывает направление движения.
