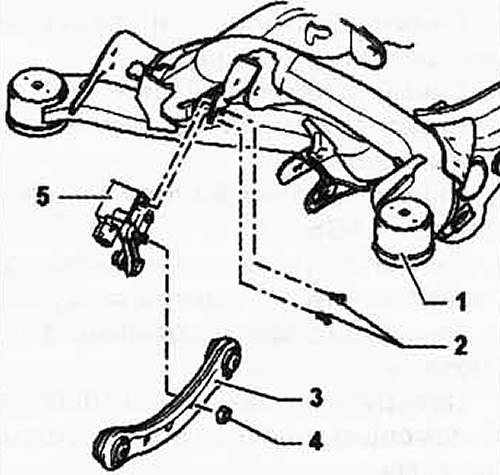

Рис. 4.85. Схема монтажа заднего датчика уровня кузова: 1 - подрамник; 2 - винт с внутренним шестигранником, 5 Нм; 3 - поперечный рычаг, верхний передний; 4 - гайка, самоконтрящаяся, 8 Нм; 5 - задний датчик уровня кузова.
Снятие
Поднимите автомобиль. Отсоедините электрическое соединение на заднем датчике уровня кузова.
Снимите винты 2 и гайку 4 и извлеките задний датчик уровня кузова.
Установка
Задний датчик уровня кузова прикрепите болтами 2 к подрамнику.
Прикрутите палец шарового шарнира с помощью новой гайки 4 к верхнему переднему поперечному рычагу.
При этом шарнир между рычагом заднего датчика уровня кузова и соединительной тягой должен быть направлен вниз.
Затяните все болты соответствующим моментом.
Опустите автомобиль на колеса. Выполните базовую настройку заднего датчика уровня кузова с помощью тестера VAS 5051.
