Снятие

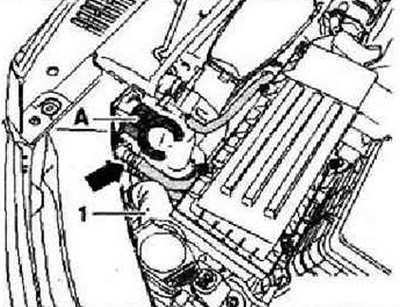

Снять шумоизоляцию. Снять решетку радиатора. Отжать наливной патрубок -1- стеклоомывателя из кронштейна -А-, и зафиксировать за фарой.

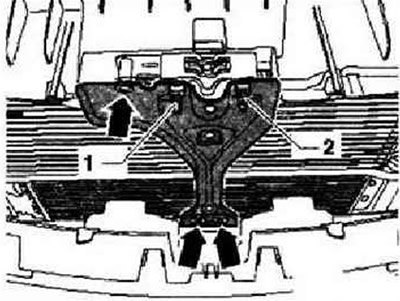

Снять болты -стрелки-. Выкрутить болт -1-, болт -2- только ослабить. Установить поддон для сервисных кранов -VAS 6208-.

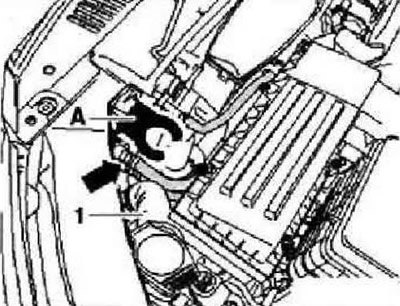

Инструкция: Подающая и обратная магистрали подсоединяются к радиатору ATF быстродействующей муфтой -стрелка- и фиксируются зажимом. Для снятия магистралей следует разжать зажим. Зажим не перетягивать- Перетянутый зажим заменить, не сгибать. Иначе позднее муфта может оказаться ослабленной, что приведет к утечке ATF.

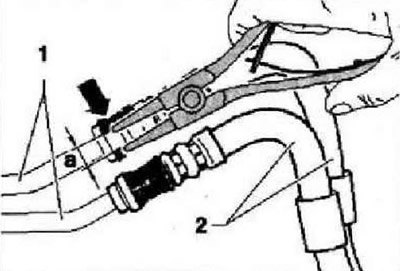

Разжать зажим макс. на -а- 16 мм и отсоединить магистрали -2- от радиатора ATF -1-.

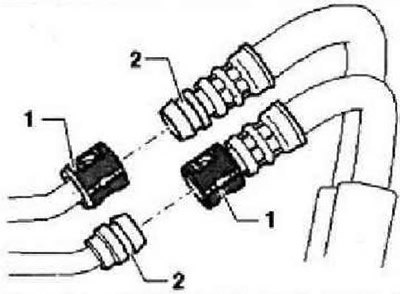

Инструкция: Для того чтобы не перепутать подающий и сливной магистрали, муфты -1- расположены напротив друг друга.
Закрыть отверстия магистралей подходящими заглушками.

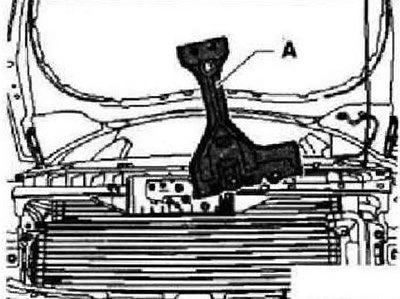

Выкрутить опору замка -А- по часовой стрелке вверх.

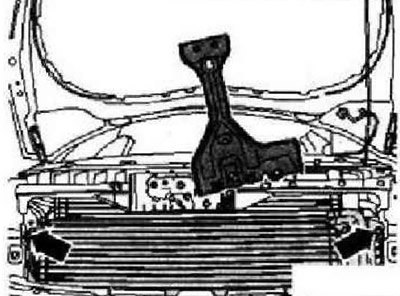

Открутить радиатор ATF -стрелки-. Два других болта расположены под радиатором ATF. Извлечь радиатор ATF вперед.

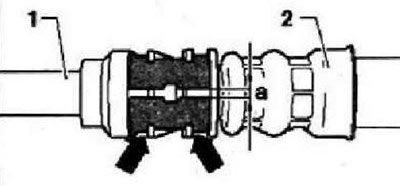

Установка осуществляется в обратной последовательности. Вставить радиатор ATF и закрепить. Насадить подающую и обратную магистрали на патрубки радиатора ATF. При насаживании зажим слышимо фиксируется с щелчком а патрубке -проверить правильность крепления зажима
Зажим должен полностью сидеть в пазу муфты -2- и патрубка размер -а- должен составлять макс. 5 мм. Если размер более 5 мм, зажим был перетянут и его нужно заменить, Зажим не сгибать. Иначе позднее муфта может оказаться ослабленной, что приведет к утечке ATF. Отрегулировать замок крышки. Проверить и довести до нормы уровень ATF.
