Инструкция: Заменить болты крепления ГВЦ. Заменить при монтажных работах самостопорящиеся гайки, болты/винты, затягиваемые с доворотом, а также уплотнительные кольца, манжетные уплотнения и прокладки. Пластиковые подкладки, защищающие открытые клапана, удалять только непосредственно перед установкой ГВЦ. При замене ГВЦ или прокладки головки блока следует слить старую и залить новую охлаждающую жидкость.
- 1 - Прокладка головки блока цилиндров, заменить, учитывать монтажное положение: номер детали обращен к ГВЦ
- 2 - Болт, 25 Нм
- 3 - Грузовая проушина
- 4 - Болт
- 5 - Головка блока цилиндров
- 6 - Болт крепления головки блока цилиндров, заменить, соблюдать последовательность при ослаблении и затяжке
- 7 - Уплотнительное кольцо круглого сечения, заменить, смазать моторным маслом
- 8 - Заглушка, 5 Нм, с шаровой головкой для кожуха двигателя
- 9 - Крышка с уплотнительной прокладкой
- 10 - Уплотнительное кольцо круглого сечения, заменить, смазать моторным маслом
- 11 - Заглушка
- 12 - Кронштейн
- 13 - Болт, 9 Нм
- 14 - Теплозащитный кожух
- 15 - Болт, 20 Нм
- 16 - Болт, 20 Нм
- 17 - К рукаву воздухозаборника/турбонагнетателя
- 18 - Штуцер удаления паровоздушных пробок
- 19 - Уплотнительное кольцо круглого сечения, не является запчастью
- 20 - Прокладка, не является запчастью
- 21 - Кожух двигателя
- 22 - Болт
- 23 - Вентиляция картера двигателя, соблюдать последовательность при затяжке
- 24 - К впускному коллектору
- 25 - Прокладка, не является запчастью
- 26 - Прокладка, при наличии повреждений заменить
- 27 - Вакуумный насос
- 28 - Болт
- 29 - 9 Нм, не установлена на Tiguan
- 30 - Клапан управления подачей вторичного воздуха -N112-, не установлена на Tiguan
- 31 - Прокладка, не установлена на Tiguan
- 32 - Пластина крепления
- 33 - Болт, 9 Нм
- 34 - Штуцер
- 35 - Уплотнительное кольцо круглого сечения, заменить, смочить хладагентом
- 36 - Болт, 25 Нм
- 37 - Грузовая проушина
- 38 - Болт, 9 Нм
- 39 - Датчик Холла -G40-
- 40 - Перегородка

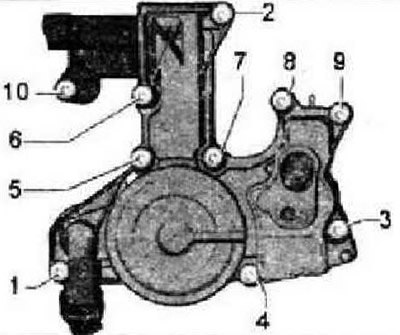

Вентиляция партере двигателя - последовательность затяжки
Затянуть болты вентиляции картера двигателя в последовательности -1...10- с моментом 11 Нм.

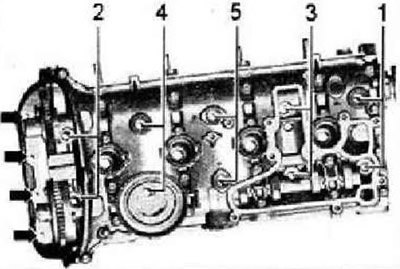

Ослабление головки блока цилиндров
Вывернуть болты -стрелки-. Ослабить болты ГВЦ в последовательности

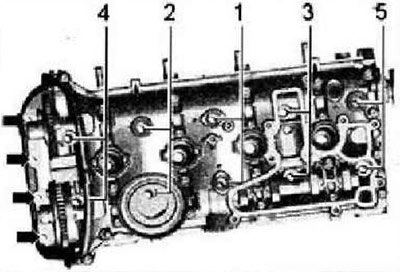

Головка блока цилиндров - последовательность затяжки болтов
Затянуть болты ГВЦ в последовательности -1 ...5- следующим образом.
- 1. Предварительно затянуть динамометрическим ключом с моментом 40 Нм.
- 2. Довернуть на 90° жестким ключом.
- 3. Довернуть на 90° жестким ключом.
- 4. Предварительно затянуть болты -стрелки- с моментом 3 Нм.
- 5. Довернуть болты -стрелки- на 90° жестким ключом.
Проверка кривизны плоскости прилегания головки блока цилиндров
Макс. допустимая кривизна плоскости прилегания: 0,05 мм.
