Снятие

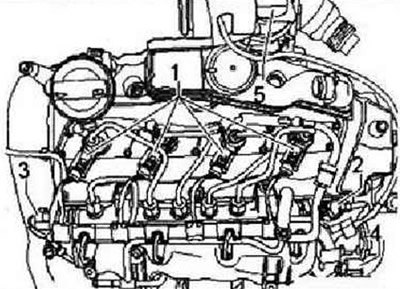

Снять кожух двигателя. Снять шумоизоляцию с крышки ГБЦ. Отсоединить разъёмы -1- от снимаемых форсунок.

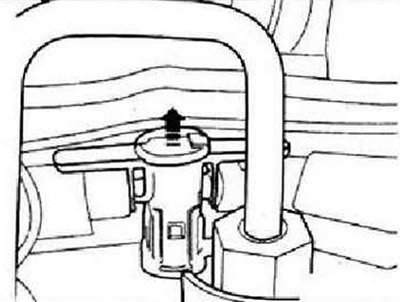

Отсоединить штуцеры обратной топливной магистрали от снятых форсунок. Для этого прижать штуцер за выступы вниз и вытащить среднюю деталь для разблокировки вверх.
Инструкция: Необходимо следить за поддержанием чистоты, не допускать попадания грязи в снятые обратные топливные магистрали и разъемы форсунок.
Снять трубопровод высокого давления между рампой и снимаемой форсункой. Выкрутить винты крепления крышки снимаемой форсунки. Немного приподнять крышку, а затем повернуть её на 90°, чтобы получить доступ к гайкам крепления форсунки.
Осторожно: При неаккуратном отворачивании или наворачивании гаек крепления форсунки велика вероятность их падения внутрь ГБЦ. Поэтому эту операцию следует проводить с максимальной внимательностью, чтобы не выполнять, потом незапланированные монтажные работы и избежать последующих повреждений двигателя.

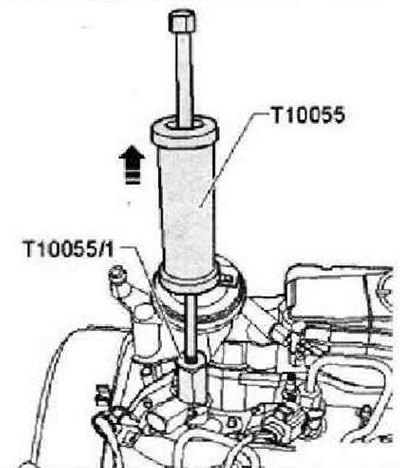

Отвернуть гайки крепления соответствующей форсунки. Установить инерционный съёмник -Т10055- с адаптером -Т10055/1- так, как показано на рисунке, и лёгкими ударами извлечь форсунку из гнезда.
Установка
Важные указания, выполнение которых необходимо при установке форсунок.
Следующие компоненты и прокладки или уплотнительные кольца круглого сечения следует заменить при каждом снятии и установке: "прижимную пластину", "медную шайбу" "уплотнительное кольцо гнезда форсунки" "уплотнительное кольцо слива форсунки". При установке новой форсунки необходимо заменять следующие детали и уплотнения или уплотнительные кольца: "прижимная пластина", "магистраль форсунки", "медная шайба", "уплотнительное кольцо колодца форсунки", "уплотнительное кольцо обратной магистрали форсунки". При повторной установке форсунки нужно устанавливать только на собственное место (цилиндр). Перед монтажом проверить чистоту форсунок и посадочных мест. Форсунки не должны иметь никаких повреждений. Перед установкой смазать монтажным или моторным маслом все уплотнительные кольца.
Порядок действий при установке неновой (бывшей в употреблении) форсунки

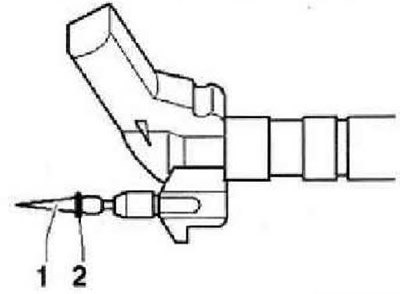

Нанести на наконечник форсунки средство для удаления коррозии (из аэрозольного баллона). Через пять минут удалить ветошью частицы сажи и масла. Для снятия старого медного уплотнительного кольца форсунки аккуратно зажать его в тиски таким образом, чтобы между губками тисков можно было вращать саму форсунку. Легкими вращательными и поступательными движениями извлечь форсунку из медного уплотнительного кольца. Установить новое медное уплотнительное кольцо с помощью пластиковой втулки. Чтобы избежать повреждений нового резинового уплотнительного кольца -2- разъема обратной топливной магистрали, его следует устанавливать, сдвигая по монтажному стержню -1-. Для удаления с посадочной поверхности частиц сажи очистить колодец форсунки в головке цилиндров ветошью, смоченной в моторном масле или средстве для удаления коррозии. При этом не повредить посадочную поверхность.
Заменить уплотнительное кольцо колодца форсунки, используя оправку -Т10377-. Установить крышку форсунки. Установить на форсунку прижимную пластину в надлежащее монтажное положение. Вставить форсунку в колодец ГБЦ.
Осторожно: При неаккуратном отворачивании или наворачивании гаек крепления форсунки велика вероятность их падения внутрь ГБЦ. Поэтому эту операцию следует проводить с максимальной внимательностью, чтобы не выполнять, потом незапланированные монтажные работы и избежать последующих повреждений двигателя.
Соблюдая осторожность, от руки накрутить гайки крепления прижимной пластины, а затем затянуть их. Повернуть крышку форсунки в монтажное положение и зафиксировать её винтами. Установить магистрали высокого давления.
Инструкция: При замене одной или нескольких форсунок в блок управления двигателя необходимо записать "корректирующую величину количества (IMA)" и "корректирующую величину напряжении (ISA)" для новых форсунок.
Установка магистралей высокого давления
Осторожно: Для наилучшей и без напряженной установки магистралей впрыска ослабить топливную рампу и немного смеешь. Трубопроводы ни в коем случае не изгибать или натягивать. Это бы привело со временем к излому соответствующей магистрали.
Инструкция: Ниже приведено описание установки новых магистралей впрыска. При повторной установке ранее применяемых магистралей впрыска следует провести их проверку согласно приведенным пунктам. Порядок действий в обоих случаях идентичен.
Установка отдельных магистралей впрыска (цилиндр между топливной рампой и форсункой)

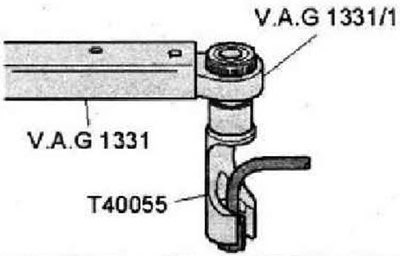

Снять упаковку новой магистрали впрыска, удалить заглушки и установить сразу магистраль между топливной рампой и форсункой. Сначала затянуть накидные гайки трубок впрыска от руки без инструмента. Проследить за тем, чтобы магистраль правильно легла на свое место. Провести, если необходимо, аналогичные действия с другими магистралями впрыска. Затянуть при необходимости топливную рампу еще раз. Затянуть накидные гайки всех вновь установленных магистралей впрыска с помощью динамометрического ключа -V.A.G 1331- и насадки -Т40055-.
Установка топливной магистрали (между ТНВД и топливной рампой) или всего комплекта магистралей
[Оригинал найдёте на этом ресурсе AutoInstruction]

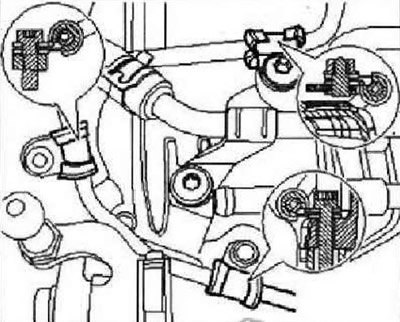

Отсоединить, если это ранее не сделано, болты крепления топливной рампы и проверить их изношенность. Снять затем упаковку с топливной магистрали между ТНВД и топливной рампой, удалить заглушки и сразу установить магистраль. Сначала затянуть накидные гайки трубок впрыска от руки без инструмента. Проследить за тем, чтобы магистраль правильно легла на свое место. Провести, если устанавливается весь комплект, аналогичные действия с четырьмя магистралями впрыска. Смонтировать все три хомута крепления над топливной магистралью, проследить за выравниванием. Вкрутить болты крепления хомутов примерно на 3 оборота. Затянуть топливную рампу еще раз. Затянуть верхний хомут крепления на впускном коллекторе моментом 8 Нм.
Затянуть накидные гайки всех вновь установленных магистралей впрыска с помощью динамометрического ключа -V.A.G 1331- и насадки -Т40055-. Затянуть остальные два хомута моментом 8 Нм. Аккуратно надеть штуцеры обратных топливных магистралей на уплотнительные кольца форсунок (предварительно проверить их на наличие повреждений). Штуцер должен зафиксироваться с отчетливо слышным щелчком. После этого необходимо аккуратно вдавить вниз фиксаторы. Заправить топливом систему.
