Осторожно: НЕ снимать топливные шланги с крышки топливного фильтра и НЕ отжимать от штуцеров. Это приведет к не герметичности и повреждениям на верхней части топливного фильтра. Следить, чтобы дизельное топливо не попадало на другие узлы и детали в моторном отсеке. В случае попадания немедленно очистить!

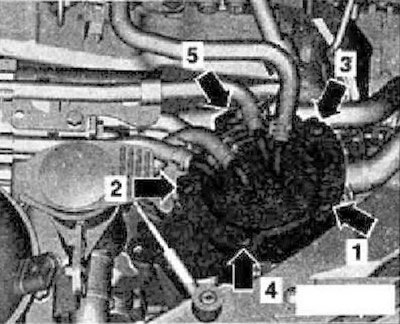

Выкрутить все болты -стрелки- и снять верхнюю часть топливного фильтра.
Инструкция: Если верхняя часть топливного фильтра снимается с трудом, действовать следующим образом.

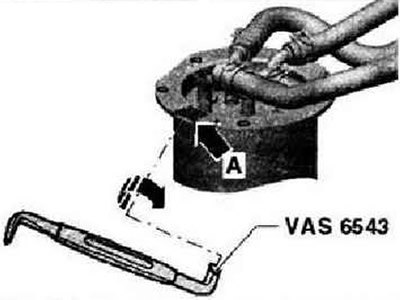

Верхнюю часть топливного фильтра можно поднять за монтажную канавку -стрелка А-, с помощью уголковой отвертки -VAS 6543-.

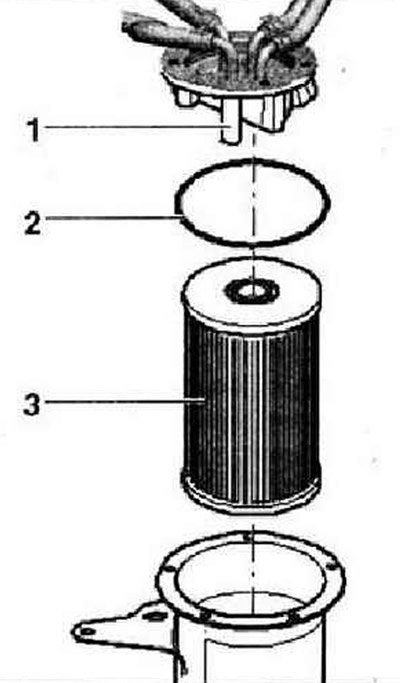

Монтажная канавка, в зависимости от исполнения верхней части, может иметь разный размер. Вставить соответствующую сторону отвертки -VAS 6543-, в монтажную канавку -стрелка- -А- и вращать отвертку -VAS 6543Тем самым верхняя часть топливного фильтра приподнимается.

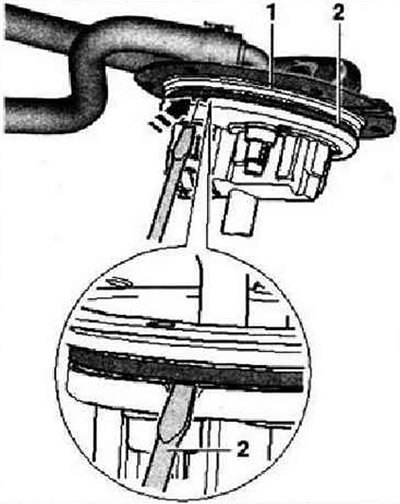

Удалить старое уплотнительное кольцо -2- с верхней части топливного фильтра -1-, для этого отжать кольцо в предусмотренной канавке -стрелка-.
[Материал скопирован с онлайн-ресурса: autoinstruction.ru]
Установка

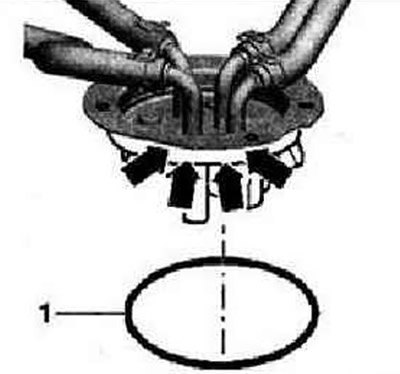

Смочить слегка новое уплотнительное кольцо -1- дизельным топливом и вставить в верхнюю часть топливного фильтра -стрелка-.
Насадить правильно верхнюю часть топливного фильтра с уплотнительным кольцом на нижнюю часть топливного фильтра и равномерно прижать, чтобы верхняя часть топливного фильтра полностью прилегала.
Осторожно: Не затягивать болты верхней части, если она полностью не прилегает к нижней части топливного фильтра.
Вкрутить все болты в нижнюю часть топливного фильтра и затянуть от руки. Затем затянуть болты в показанной на рисунке последовательности предписанным моментом затяжки.
