Топливный фильтр
- 1 - Топливопровод, следить за надёжностью установки
- 2 - 5 Нм
- 3 - Шайба
- 4 - Топливопровод, проверить надёжность крепления
- 5 - Топливопровод, проверить надёжность крепления
- 6 - Топливопровод, проверить надёжность крепления
- 7 - Верхняя часть топливного фильтра, учитывать разные варианты
- 8 - Фильтрующий элемент
- 9 - Нижняя часть топливного фильтра
- 10 - 10 Нм
- 11 - Уплотнительное кольцо
Верхняя часть топливного фильтра

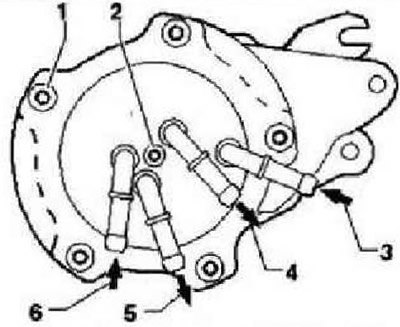

Вариант А
- 1 - 8 Нм
- 2 - (устанавливается необязательно) Запорная пробка для отсасывания воды (выкрутить и откачать ок. 100 куб/см жидкости рунным вакуум-насосом с принадлежностями -V.A.G 1390- и емкостью для сбора жидкости -V.A.G 1390/1-, заменить уплотнительное кольцо)
- 3 - Подающая топливная магистраль от топливного бака, белая или белая маркировка, проверить надежность фиксации
- 4 - Обратная магистраль к топливному баку, синяя или синяя маркировка, проверить надежность фиксации
- 5 - Подающая топливная магистраль к двигателю, белая или белая маркировка, проверить надежность фиксации
- 6 - Обратная магистраль от двигателя, синяя или синяя маркировка, проверить надежность фиксации

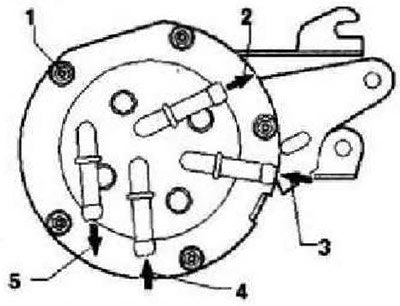

Вариант В
Весь материал скопирован с сайта AutoInstruction.ru
- 1 - 5 Нм
- 2 - Обратная магистраль к топливному баку, синяя или синяя маркировка, проверить надежность фиксации
- 3 - Подающая топливная магистраль от топливного бака, белая или белая маркировка, проверить надежность фиксации
- 4 - Обратная магистраль от двигателя, синяя или синяя маркировка, проверить надежность фиксации
- 5 - Подающая топливная магистраль к двигателю, белая или белая маркировка, проверить надежность фиксации
