- 1 - Держатель форсунок с форсунками справа
- 2 - Соединительный уголок, подключение к подъемному цилиндру правой форсунки
- 3 - Тройник, подключение к подъемному цилиндру левой форсунки, распределяет омывающую жидкость на форсунки омывателя фар
- 4 - Держатель форсунок с форсунками слева
- 5 - Бачок стеклоомывателя и омывателя фар
- 6 - Насос системы очистки фар -V11 -
- 7 - Соединительный уголок. Соединение с насосом омывателя фар -V11-
- 8 - Шланг
Распознавание неисправностей и индикация ошибок
(Материал заимствован у портала: www.Autoinstruction.ru)
Блок управления бортовой сети -J519-оборудован системой самодиагностики, которая облегчает поиск неисправностей. Для поиска неисправностей использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".
Снятие и установка насоса системы очистки фар -V11-

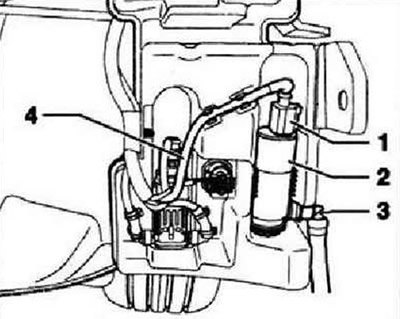

Насос системы очистки фар -V11- установлен в бачке стеклоомывателя и омыва-теля фар в левой колесной нише. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять передний левый подкрылок колесной ниши. Для разблокировки повернуть стопорные клипсы на шланговом фитинге -3- и снять его с насоса системы очистки фар -V11- -2-. Выливающуюся из омывателя жидкость собрать в подходящий сосуд. Снять жгут проводов -4- с обоих креплений на бачке омывателя. Извлечь насос системы очистки фар -V11- -2- вверх из бачка. Разблокировать и отсоединить разъем -1- и снять насос системы очистки фар.
Установка в обратной последовательности, при этом учитывать следующее. Затянуть все резьбовые соединения предписанными моментами. После завершения монтажа удалить воздух из системы очистки фар.
Снятие и установка держателя форсунок
Осторожно: Подъемный цилиндр форсунок не допускается снимать вручную. Конструктивно при извлечении вручную подъемный цилиндр при обратном ходе может оказаться зажатым. Ручной возврат поршня подъемного цилиндра не допускается и приведет к повреждению цилиндра. Зажатый подъемный цилиндр вновь становится работоспособным, если он активирован предусмотренной для этого системой. Вывод подъемного цилиндра возможен только с помощью воды или сжатого воздуха.

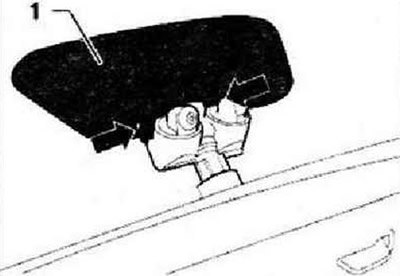

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Вывести подъемный цилиндр приведением в действие системы очистки фар и зафиксировать его. Расклипсовать крышку -1- с фиксаторов -стрелки- на держателе форсунок.

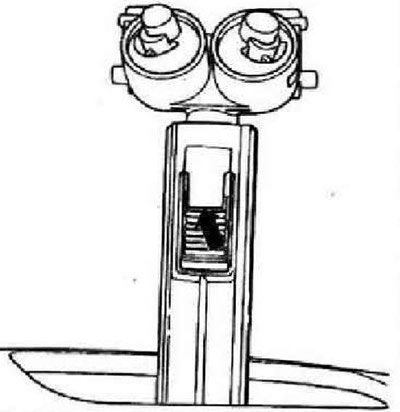

Слегка приподнять стопорный язычок -стрелка- и извлечь держатель форсунок.
Установка
Инструкция: При помощи стопоров на держателе форсунок можно отрегулировать степень прижатия колпачка форсунки к накладке бампера. Если держатель форсунки вдвинут недостаточно, колпачок не закрывается, чрезмерно вдвинутые держатели форсунок могут деформировать колпачок, а также накладку бампера.
Вдавить держатель форсунок в подъемный цилиндр до щелчка. Закрепить крышку на держателе форсунок и опустить подъемный цилиндр. Проверить правильность установки колпачка на накладке бампера. При необходимости отрегулировать установку колпачка путем перестановки держателя форсунки в более высокий или низкий паз на подъемном цилиндре. После завершения монтажа удалить воздух из системы очистки фар Проверить и при необходимости отрегулировать форсунки очистителя фар.
Снятие и установка подъемного цилиндра форсунок

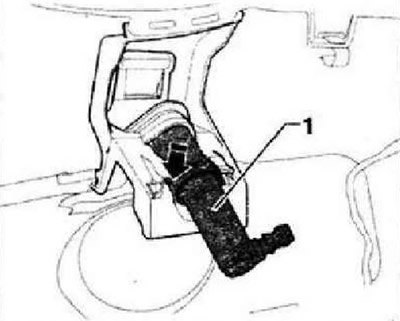

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания, Снять держатель форсунок. Снять облицовку переднего бампера. Вдавить стопорный язычок -стрелка- и извлечь подъемный цилиндр -1- назад из держателя.
Установка в обратной последовательности, при этом учитывать следующее. После завершения монтажа удалить воздух из системы очистки фар.
Удаление воздуха из системы очистки фар
Чтобы обеспечить безупречную работу подъемных цилиндров и форсунок, после монтажных работ или в начале эксплуатации необходимо удалить воздух из системы омывателя фар. Заполнить бачок системы стеклоомывателя и фароочистки. Запустить двигатель. Переключить основные фары в положение "ВКЛ". Несколько раз включить систему фароочистки (3-5 импульсов по 3 секунды каждый). При необходимости повторить еще раз, пока не будет достигнута безупречная работа подъемных цилиндров и форсунок. Альтернативно ручному способу удаление воздуха можно провести также с помощью тестера -VAS 5051А-посредством тестирования исполнительных элементов.
