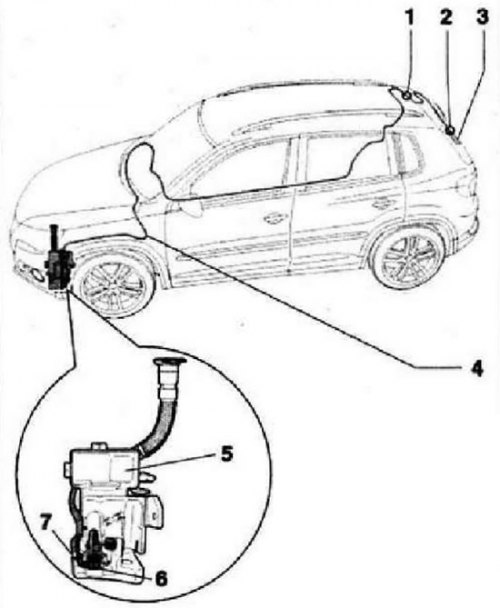

- 1 - Переходник, место отсоединения жгута проводов салона от жгута проводов в двери багажного отсека
- 2 - Уголковый соединительный элемент, подсоединение к форсунке заднего стеклоомывателя
- 3 - Форсунка заднего стеклоомывателя
- 4 - Шланг
- 5 - Бачок стеклоомывателя и омывателя фар
- В - Насос омывателей ветрового и заднего стекол -V59-
- 7 - Соединительный уголок, подключение к насосу омывателей ветрового и заднего стекол -V59-

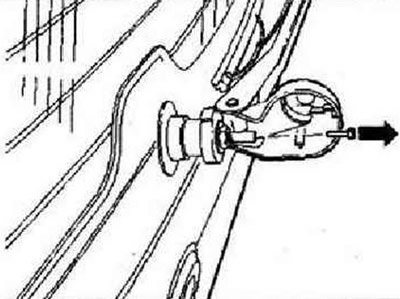

Замена форсунки
Дать поводку встать в исходное положение. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Откинуть колпачок поводка заднего стеклоочистителя вверх. Извлечь форсунку подходящими клещами из вала поводка -стрелка-.
Установка
Вставить форсунку с обращенным вверх отверстием в вал поводка стеклоочистителя до упора. Отрегулировать форсунку.
