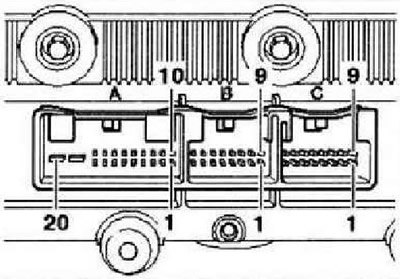

20-контактный разъём, обозначен на схеме как Т20с -А-
- 1 - Сигнал фотодатчика 2 освещенности -G134- или фото датчика освещенности -G107-
- 2 - Датчик высокого давления -G65-
- 3 - Сигнал фотодатчика 2 освещенности -G134- или фотодатчика освещенности -G107-
- 4 - Датчик загрязнения воздуха -G23S-
- 5 -Шина CAN High
- 6 - Шина CAN Low
- 9 - + 5 В для питания фотодатчика 2 освещенности -G134- или фотодатчика освещенности -G107-
- 10 - Блок управления обогрева сиденья водителя -J131- (опция)
- 11 - Блок управления обогрева сиденья переднего пассажира -J132- (опция)
- 12 - Клемма 75 (опция)
- 13 - Датчик температуры левого дефлектора -G150-
- 14 - Датчик температуры правого дефлектора -G151-
- 16 - Подключение плюса питания (15а) у автомобилей с дополнительным отопителем
- 17 - Подключение массы для датчиков
- 18 - Регулирующий клапан компрессора климатической установки -N280-
- 19 - Клемма 31
- 20 - Подключение плюса питания (15а) или у автомобилей с дополнительным отопителем подключение плюса (30а)
16-контактный разъём, обозначен на схеме как Т16с -В-
- 1 - +5В для питания исполнительных электродвигателей
- 2 - Потенциометр исполнительного электродвигателя левой заслонки регулирования температуры -G220-
- 3 - Потенциометр исполнительного электродвигателя правой заслонки регулирования температуры -G221-
- 4 - Потенциометр исполнительного электродвигателя заслонки размораживателя -G135-
- 5 - Потенциометр исполнительного электродвигателя центральной заслонки -G112-
- 7 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника -V425-
- 8 - Датчик температуры в левом воздуховоде для области ног -G261-
- 9 - Датчик температуры в правом воздуховоде пространства для ног -G262-
- 11 - Датчик температуры испарителя -G308- или датчик температуры воздуха на выходе испарителя -G263-
- 14 - Подключение потенциометра к массе
16-контактный разъём, обозначен на схеме как T16d -С-
- 1 - Исполнительный электродвигатель левой заслонки регулирования температуры -V158-, уменьшение температуры
- 2 - Исполнительный электродвигатель левой заслонки регулирования температуры -V158-, увеличение температуры
- 3 - Исполнительный электродвигатель заслонки размораживателя -V107-, закрыта
- 4 - Исполнительный электродвигатель заслонки размораживателя -V107-, открыта
- 5 - Исполнительный электродвигатель центральной заслонки -V70-, воздушный поток в прямом направлении
- 6 - Исполнительный электродвигатель центральной заслонки -V70-, воздушный поток в направлении ног
- 9 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника -V425-, (рециркуляция / частичная рециркуляция).
- 10 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника -V425-, (рециркуляция / воздухозабор)
- 11 - Исполнительный электродвигатель правой заслонки регулирования температуры -V159-, уменьшение температуры
- 12 - Исполнительный электродвигатель правой заслонки регулирования температуры -V159-, увеличение температуры
- 15 - Приточный вентилятор -V2- (сигнал управления с широтно-импульсной модуляцией)
- 16 - Приточный вентилятор -V2-, ответный сигнал
