Снятие

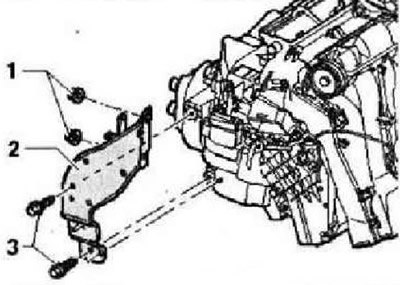

Снять левый воздуховод для пространства для ног. Снять облицовку пространства для ног со стороны водителя. Снять диагностический интерфейс шин данных -J533-. Выкрутить болты -3- (9 ± 1,3 Нм). Гайки -1- не откручивать. Кронштейн -2- не снимать.

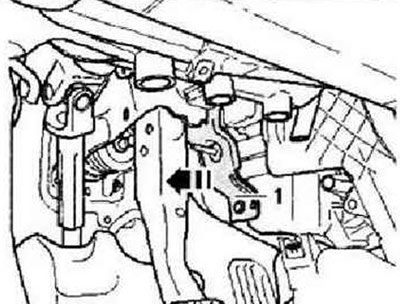

Сдвинуть кронштейн а направлении педали тормоза -стрелка- и закрепить его там с помощью кабельной стяжки.

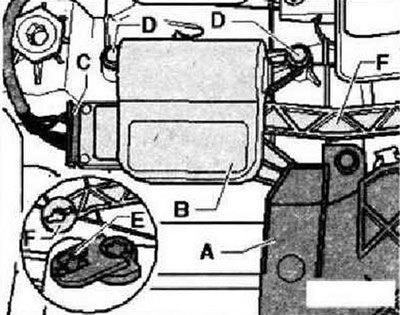

Рекомендуется пометить разъём -С- для исполнительного электродвигателя, чтобы в дальнейшем не перепутать его с другими подобными разъёмами. Отсоединить разъём -С- на исполнительном электродвигателе заслонки регулирования температуры -V68-. Снять крышку -А-. Открутить крепежные болты -D- 1,4 Нм и снять исполнительный электродвигатель заслонки регулирования температуры -V68- -B-, Отсоединить рычаг -Е- электродвигателя от соединительной тяги -F-.
Установка
Инструкция: Модернизированные исполнительные электродвигатели помечены знаком -X-
(Источник расположен на сайте: Autoinstruction)

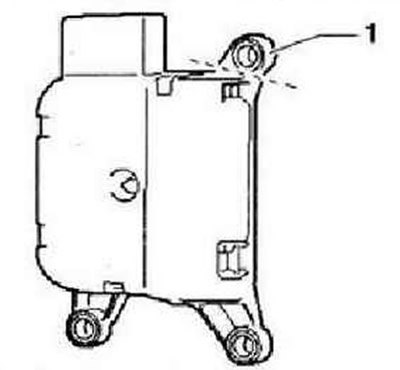

Для лучшего крепления следует использовать винт с полукруглой головкой -N 103 254 01-, который нужно укоротить на = 2 мм. Для этого можно, например, отрезать с помощью бокорезов крепежное ушко -1- от старого электродвигателя заслонки регулирования температуры -V68-.

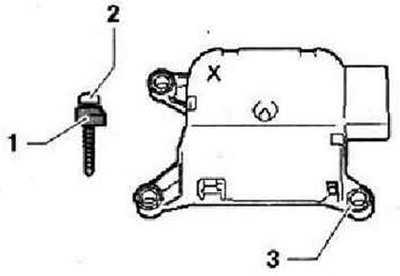

Закрепить новый, помеченный знаком "X", исполнительный электродвигатель заслонки регулирования температуры -V68- с помощью- винта -2- с укорачивающей его стержень отрезанной проушиной -1- к корпусу вентилятора через проушину -3-.
Инструкция: После установки проверить работу левой заслонки регулирования температуры. С помощью тестера -VAS 5051В- (или последующей модели) выполнить базовую установку.
