Инструкция: Для улучшения доступа (в зависимости от варианта двигателя) необходимо дополнительно снять некоторые детали, например, кожух двигателя. Снять переднюю панель. Отсоединить фиксаторы -2- и снять деталь воздуховода дефростера -1- с модуля отопителя и климатической установки. Снять деталь воздуховода -3- с модуля отопителя и климатической установки. Снять несущий каркас. Снять воздуховоды для области ног слева и справа.

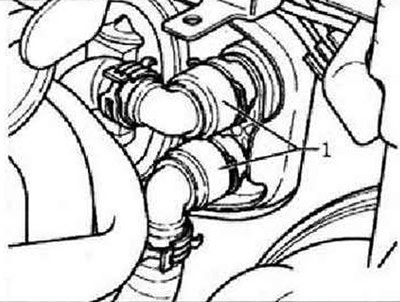

Установить под двигателем поддон -VAS 6208-. Пометить шланги -1-.
Предупреждение: Необходимо остерегаться ожога горячей жидкостью.

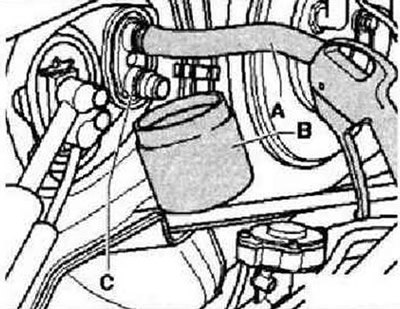

Пережать шланги для охлаждающей жидкости -1- с помощью зажимов для шлангов диаметром до 40 мм -3093- и снять шланги с теплообменника. Надеть короткий шланг -А- на верхний штуцер теплообменника. Подставить емкость -В- под нижний штуцер -С-. Присоединив продувочный пистолет к штуцеру теплообменника, осторожно выдуть остатки охлаждающей жидкости. Расстелить на тканевом покрытии пола автомобиля водонепроницаемую пленку и впитывающую бумагу.
Инструкция: Записать для облегчения последующей сборки длины и места расположения выкручиваемых болтов.
- 1 - Болт, 4,5 ± 0,7Нм
- 2 - Болты, 2 шт., 4,5 ± 0,7 Нм
- 3 - Кабельный зажим
- 4 - Отопитель снятие. Кабельные стяжки и другие средства крепления жгутов электропроводки, снятые или срезанные при демонтаже модуля климатической установки, при сборке должны быть установлены на прежних местах. Жгут проводов "отопитель" снимается вместе с модулем отопителя. Опоры крепления к тоннелю -8- и -9- приварены к несущему каркасу -7-, Снять несущий каркас. Отсоединить от отопителя электрические разъёмы. Выкрутить винты -6- из кронштейна -5-. Вывернуть болты -10-, открутить гайки -12- и снять кронштейн -11-. Вывернуть болты -1- и -2- из держателя кабелей -3-.
Инструкция: Кабельные стяжки и другие средства крепления жгутов электропроводки , снятые или срезанные при демонтаже, при сборке должны быть установлены на прежних местах. Для доступа к болту -1- отопитель со стороны водителя нужно немного отодвинуть от перегородки. При снятии отопителя следить за тем, чтобы оба шланга, подходящие к теплообменнику, не перегибались о края проемов в перегородке водоотводящего короба и шумоизолирующего поддона и не были повреждены. Во избежание повреждений проводов не следует сильно натягивать жгуты электропроводки.
Вынуть отопитель.
Установка осуществляется в обратной последовательности. При установке отопителя второй механик должен протянуть оба шланга для теплообменника из моторного отсека через уплотнительную манжету, Залить охлаждающую жидкость.
- 5 - Кронштейн
- 6 - Болты, 8 Нм
- 7 - Несущий каркас
- 8 - Правая стойка жестко скреплена с несущим каркасом
- 9 - Левая стойка жестко скреплена с несущим каркасом
- 10 - Болты, 2 шт., 9 ± 1.3 Нм
- 11 - Кронштейн
- 12 - Гайка, 2 шт., 9 ± 1.3 Нм

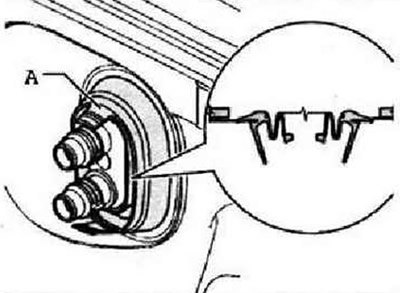

Уплотнительная манжета между отопителем и моторным отсеком
Инструкция: При проведении сборки следить за положением уплотнительной манжеты -А-.
