Примечание. Прежде чем проводить замену двух тросов переключения передач прочитайте все указания, касающиеся данной работы. Многие из операций достаточно сложны, и их трудно проводить неопытному человеку.

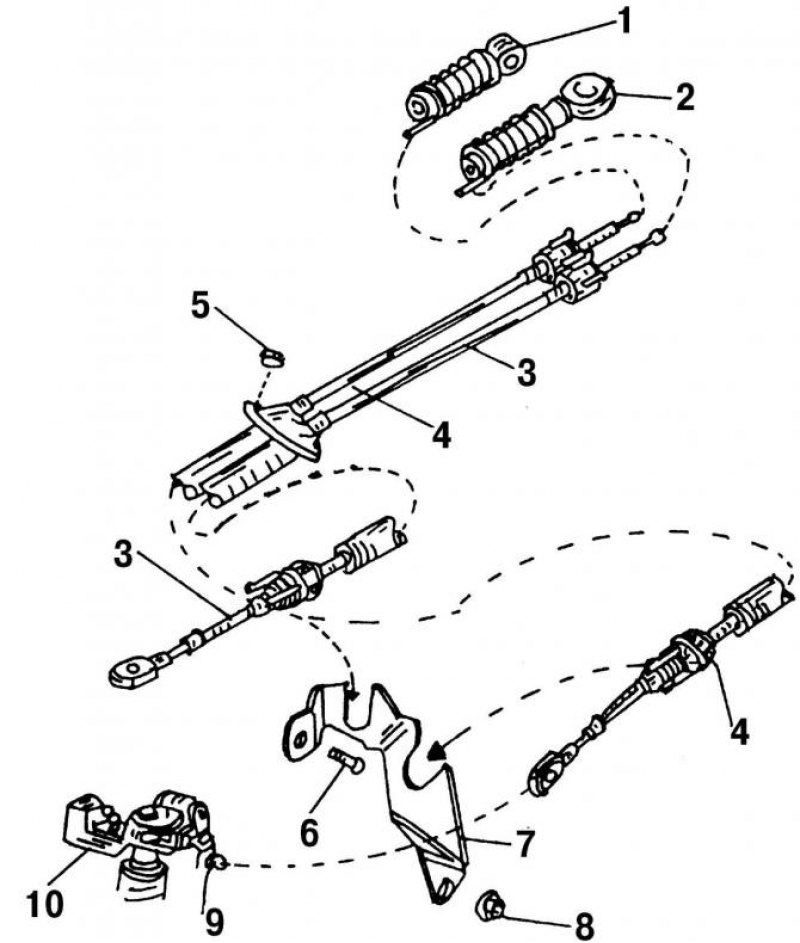

Рис. 248. Детали тросового привода переключения передач: 1 - наконечник троса переключения передач; 2 - наконечник троса выбора передачи; 3 - трос выбора передачи; 4 - трос переключения передач; 5 - гайка, 3 Н·м; 6 - болт, 20 Н·м; 7 - держатель; 8 - гайка, 20 Н·м; 9 - поворотный рычаг; 10 - рычаг выбора передачи
Замена тросов переключения передач является трудоемкой работой. Тросовый привод переключения передач в разобранном виде показан на (рис. 248).
Тросы переключения передач нельзя менять по отдельности, так как они относятся к одному узлу. Замену тросов переключения передач проводите в следующем порядке:
- отсоедините клеммы и снимите АБ (не забудьте иметь при себе защитный код магнитолы);

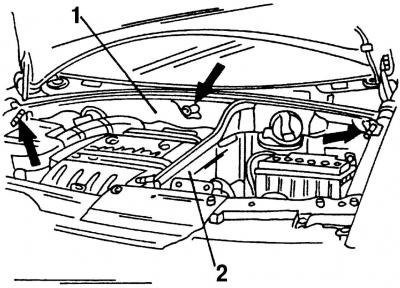

Рис. 234. Места крепления воздухопровода и перегородки АБ (детали показаны в местах крепления стрелками): 1 - воздухопровод; 2 - перегородка отсека АБ
- снимите воздухопровод 1 (рис. 234) и перегородку 2 отсека АБ;

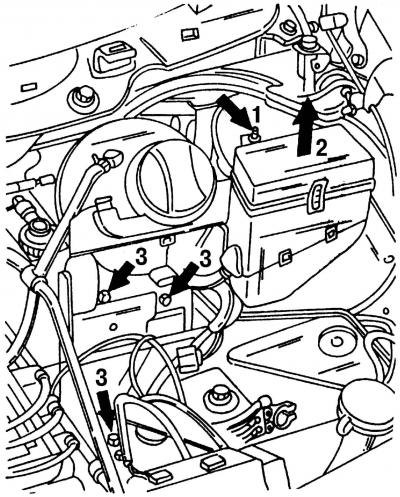

Рис. 235. Места крепления кожуха АБ и держателя дополнительного блока реле
- если установлен, то снимите дополнительный блок реле, расположенный слева в моторном отсеке двигателя (рис. 235, стрелки 1 и 2);
- отверните болты крепления (рис. 235, стрелка 3) и снимите кожух АБ с расширительным бачком системы охлаждения. Отложите бачок в сторону;

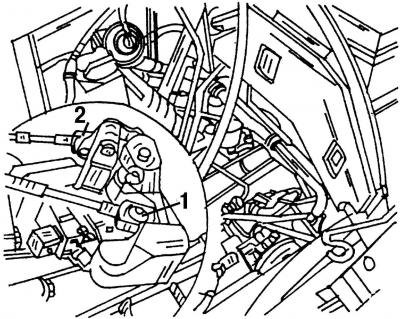

Рис. 239. Присоединение тросов к рычагам коробки передач: 1 - рычаг выбора передач; 2 - рычаг включения передач
- отверткой осторожно отожмите один трос от рычага 1 (рис. 239) выбора передач и второй трос от рычага 2 включения передач;

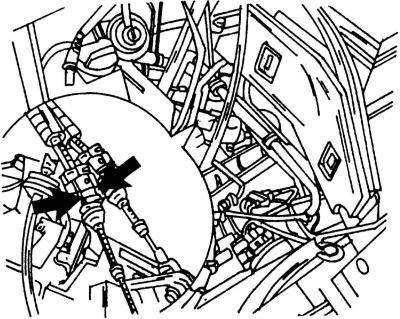

Рис. 240. Крепление тросов переключения передач на коробке передач. Для снятия тросов сожмите фиксаторы в направлении стрелок
- сожмите фиксаторы (рис. 240, стрелки) и выньте оба троса переключения передач из держателя на коробке передач;
- отверните болты крепления переднего экрана тепловой защиты системы выпуска ОГ и сдвиньте его в промежуток между системой выпуска ОГ и задним экраном тепловой защиты таким образом, чтобы стали видны оба троса переключения передач. Если имеются трудности, то отсоедините приемную трубу и среднюю часть системы выпуска ОГ, чтобы можно было сместить передний экран тепловой защиты;
- снимите оба передних сиденья вместе с устройствами регулировки положения сидений;
- отверните рукоятку рычага переключения передач и снимите ее вместе с пружиной сжатия (пружина ослабнет после отворачивания рукоятки);

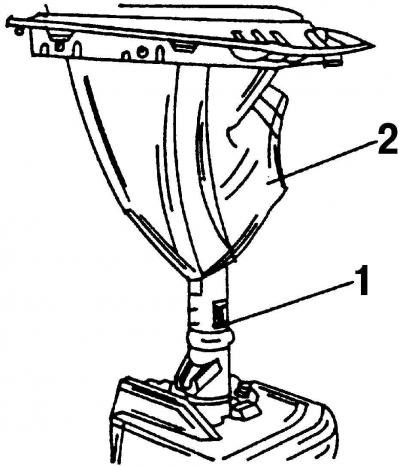

Рис. 249. Снятие механизма 1 блокирования включения передачи заднего хода и защитного гофрированного чехла 2
- открепите от центральной консоли гофрированный чехол 2 (рис. 249) рычага переключения передач;
- потяните гофрированный чехол вверх и снимите его вместе с механизмом 1 (рис. 249) блокирования включения заднего хода;
- снимите с зажимов покрытие центральной консоли и отверните болты крепления центральной консоли;
- откройте пепельницу и вытащите ее движением вверх;

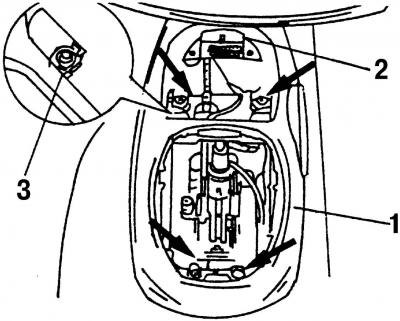

Рис. 250. Снятие центральной консоли: 1 - центральная консоль; 2 - штекерная колодка системы диагностики; 3 - лампочка освещения пепельницы
Материал заимствован у портала (www.autoinstruction.ru)
- снимите лампочку 3 (рис. 250) освещения пепельницы и отсоедините штекерную колодку 2 системы диагностики;
- снимите центральную консоль вверх через рычаг переключения передач;

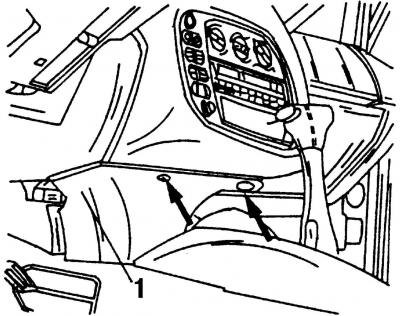

Рис. 251. Снятие средней облицовки панели приборов: 1 - средняя облицовка панели приборов
- отверните болты крепления и снимите среднюю облицовку 1 (рис. 251) панели приборов;

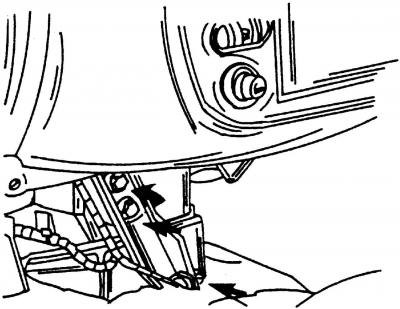

Рис. 252. Снятие стойки усиления (места расположения болтов крепления стойки усиления показаны стрелками)
- отверните болты крепления (рис. 252, показаны стрелками) и снимите стойку усиления, находящуюся под панелью приборов;

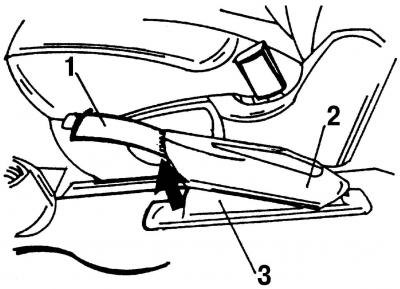

Рис. 253. Снятие рукоятки рычага и чехла стояночного тормоза: 1 - рукоятка; 2 - чехол; 3 - кожух. Место расположения двух стопоров показано стрелкой
- поднимите рычаг стояночного тормоза и вытащите отверткой два стопора (рис. 253). Снимите рукоятку 1 рычага стояночного тормоза по направлению вперед и стащите с рычага чехол 2;
- отсоедините фланец крепления кабеля от днища;
- снимите воздушную решетку выпускного отверстия обогревателя и задний канал обогрева;

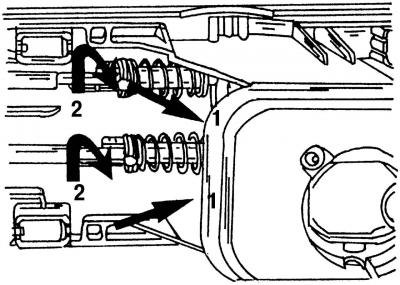

Рис. 254. Отсоединение тросов от рычагов переключения передач. Следуйте направлениям, показанным стрелками 1 и 2
- отсоедините оба троса переключения передач от рычагов переключения передач. Для этого стопорные механизмы нажмите до упора назад (рис. 254, стрелка 1) и поверните в направлении (стрелка 2) для их разблокировки;

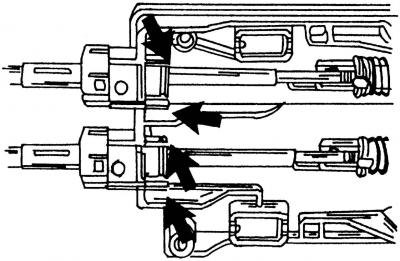

Рис. 255. Извлечение тросов из корпуса рычагов переключения передач. Сдавите оба показанных стрелками языка, чтобы извлечь тросы
- сожмите оба язычка (рис. 255) и выньте оба троса из корпуса рычагов переключения передач. Теперь оба троса переключения передач можно вытащить в салон.
Установку тросов переключения передач проводите в порядке, обратном снятию, при этом учитывайте следующие моменты:
- вставьте тросы по отдельности (по очереди) в отверстия днища кузова;
- оба троса переключения передач идут под днищем автомобиля к коробке передач;

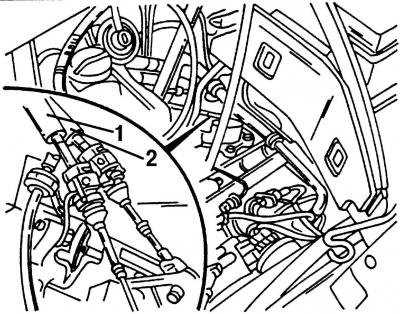

Рис. 256. Установка тросов 1 и 2 переключения передач. Трос 1 выбора передачи должен перекрещиваться с тросом 2 включения передач
- трос 1 (рис. 256) выбора передачи должен перекрещиваться с тросом 2 включения передач. После этого вдвиньте оба троса до упора в зажимы коробки передач;
- наденьте конец троса 1 (рис. 239) на рычаг выбора передач, а трос 2 на рычаг включения передач;
- вытяните рычаг выбора передач до упора наружу и выдавите оба язычка наружу;
- болты крепления стойки усиления под панелью приборов затяните моментом 20 Н·м.
