- отверните все детали, расположенные на головке блока цилиндров;
- зажмите головку блока цилиндров вместе с прикрученным к установочному винту выпускного коллектора хомутом в тисках;

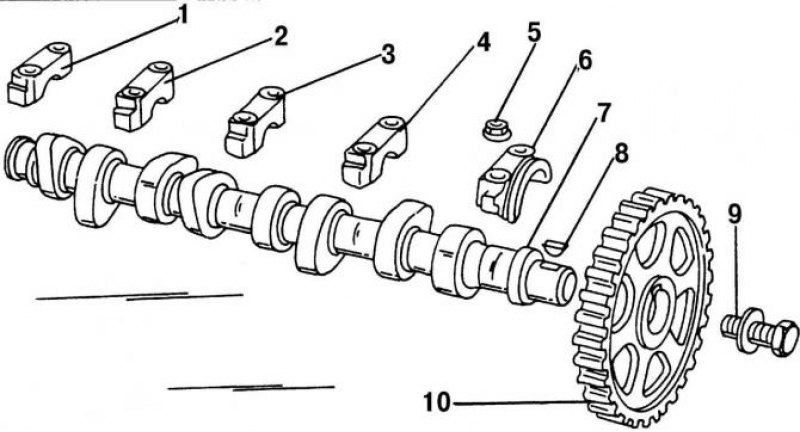

Рис. 108. Детали распределительного вала: 1 - крышка подшипника № 5; 2 - крышка подшипника № 4; 3 - крышка подшипника № 3; 4 - крышка подшипника № 2; 5 - гайка, 20 Н·м; 6 - крышка подшипника № 1; 7 - распределительный вал; 8 - сегментная шпонка; 9 - болт с шайбой, 80 Н·м; 10 - зубчатое колесо распределительного вала
- ослабьте гайки крышек подшипников № 5, 1 и 3 (рис. 108) каждую на два оборота равномерно и крест-накрест до тех пор, пока обе крышки не будут откручены, снимите крышки;
Примечание. В крышке №1 может находиться уплотнительное кольцо для крышки головки блока цилиндров.
- аналогичным способом снимите крышки подшипников № 2 и 4;
- выньте распределительный вал из опор головки блока цилиндров;

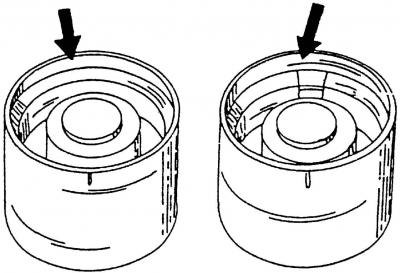

Рис. 109. Маркировка гидравлических толкателей
- нанесите риски-царапины на внутреннюю сторону толкателей, т.е. первый толкатель — одна риска, второй толкатель — две и т.д. (рис. 109), так как их нельзя путать (отсчет ведется со стороны привода механизма газораспределения) и выньте толкатели. Не складывайте толкатели, а поставьте контактной плоскостью вниз;
Примечание. Толкатели снабжены гидравлическими элементами, регулирующими зазор в клапанном приводе, и поэтому с ними нужно обращаться с осторожностью.

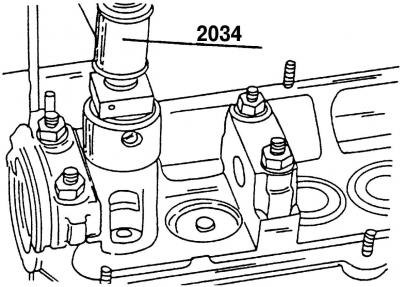

Рис. 110. Снятие клапанов при помощи съемника 2034

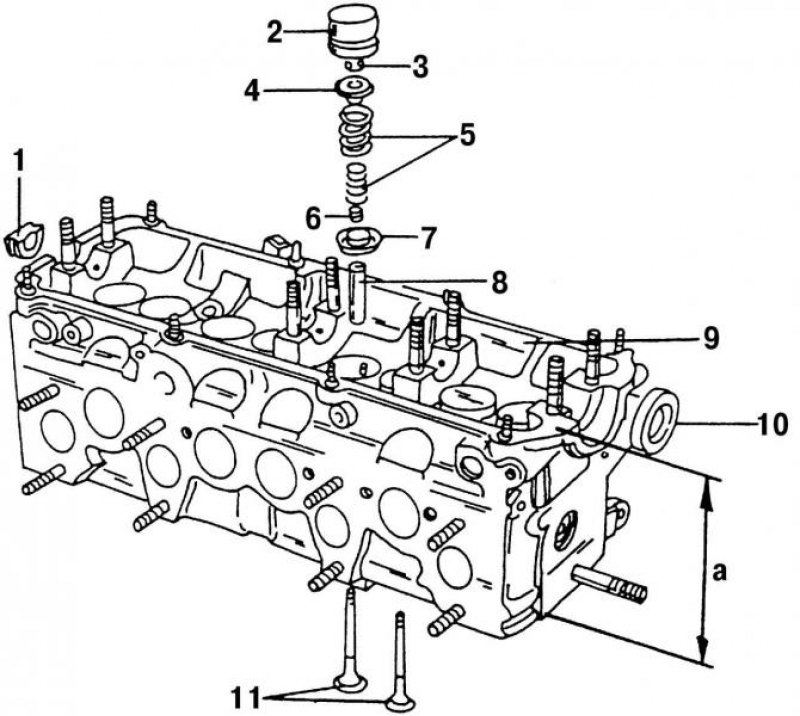

Рис. 111. Детали механизма привода клапанов: 1 - полукруглое уплотнительное кольцо; 2 - гидравлический толкатель; 3 - половины штока клапана (сухари); 4 - верхняя тарелка клапанной пружины клапана; 5 - внешняя и внутренняя клапанные пружины; 6 - маслоотражательный колпачок; 7 - нижняя тарелка клапанной пружины; 8 - направляющая втулка клапана; 9 - головка блока цилиндров; 10 - сальник распределительного вала; 11 - клапаны; a - высота головки блока цилиндров
- стандартным инструментом для снятия и установки клапанов является инструмент под номером 2034 (рис. 110). Он крепится к головке блока цилиндров. Освободите клапан 11 (рис. 111) от половин штока клапана (сухарей) 3, сжимая пружины 5 приспособлением 2034;
- для снятия клапанов можно использовать и кусок трубы, который надевается на верхнюю тарелку пружины. Под тарелку клапана с другой стороны надо что-нибудь подложить, чтобы зафиксировать ее. Коротко ударьте молотком по трубе так, чтобы вышли половины штока клапана. Они останутся внутри трубы. Но не отрывайте трубу от тарелки пружины, чтобы не потерять половины штока клапана;
- выньте верхнюю тарелку 4 (рис. 111) с пружинами 5, поверните головку цилиндров 9 и выньте с нижней стороны клапан 11;
- снимите маслоотражательный колпачок 6 с направляющей втулки 8;
(Источник материала этот сайт: «autoinstruction»)
Примечание. Маслоотражательные колпачки всегда заменяйте новыми.

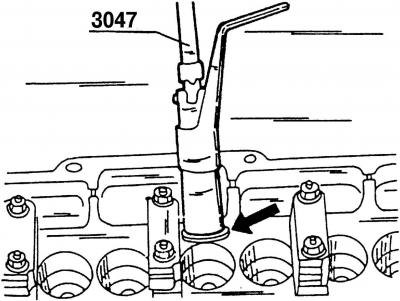

Рис. 112. Снятие нижней тарелки пружин клапана при помощи специальных щипцов 3047
- с помощью специального инструмента 3047 (рис. 112) либо круглогубцев выньте нижнюю тарелку 7 пружины из отверстия.
