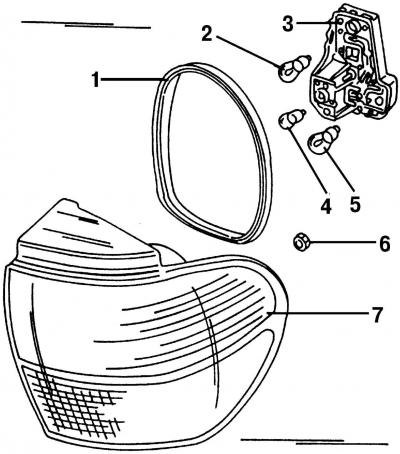

Рис. 352. Детали заднего фонаря: 1 - резиновая уплотнительная прокладка; 2 - лампа накаливания указателя поворота, 21 В; 3 - патрон ламп накаливания; 4 - лампа накаливания заднего габаритного света, 21 В; 5 - двухнитевая лампа стоп-сигнала и заднего габаритного света, 21/5 Вт; 6 - гайка, 6 Н·м; 7 - рассеиватель фонаря
В корпусе задних фонарей с правой и левой стороны автомобиля находятся лампы накаливания заднего габаритного света 4 (рис. 352), стоп-сигналов 5 и указателей поворота 2.
Остальные дополнительные лампы находятся на задней двери в среднем блоке осветительных приборов.
Замена ламп накаливания задних фонарей
Замену ламп накаливания задних фонарей проводите в следующем порядке:
- при помощи отвертки снимите клипсы внутренней обивки багажника (в углу салона, справа или слева от багажника);
- снимите внутреннюю обивку багажника в соответствующем углу салона;

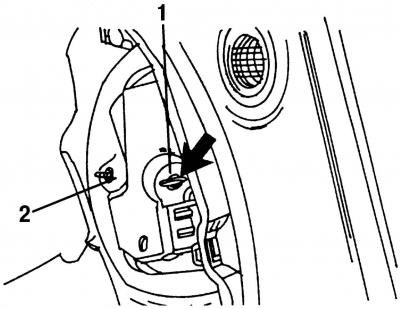

Рис. 353. Задний фонарь с внутренней стороны: 1 - замок; 2 - гайка крепления
- при помощи отвертки переведите замок 1 (рис. 353) таким образом, чтобы можно было вытащить плату в сборе;
- нажмите на неисправную лампу и, повернув против часовой стрелки, извлеките из патрона;
- вставьте в патрон новую лампу (держа салфеткой) и поверните по часовой стрелке до фиксации.

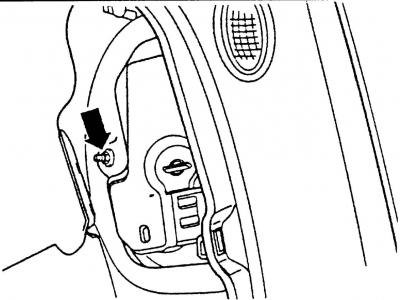

Рис. 354. Снятие корпуса заднего фонаря
Если требуется снять весь корпус заднего фонаря, то отверните изнутри кузова ключом «на 8 мм» три гайки (рис. 354, показано стрелкой) крепления заднего фонаря. Снаружи кузова снимите задний фонарь и его резиновый уплотнитель. Если уплотнитель пористый, то его необходимо заменить во избежание попадания влаги внутрь автомобиля.
Средний блок задних осветительных приборов
[Информация представлена на сайте: www.autoinstruction.ru]

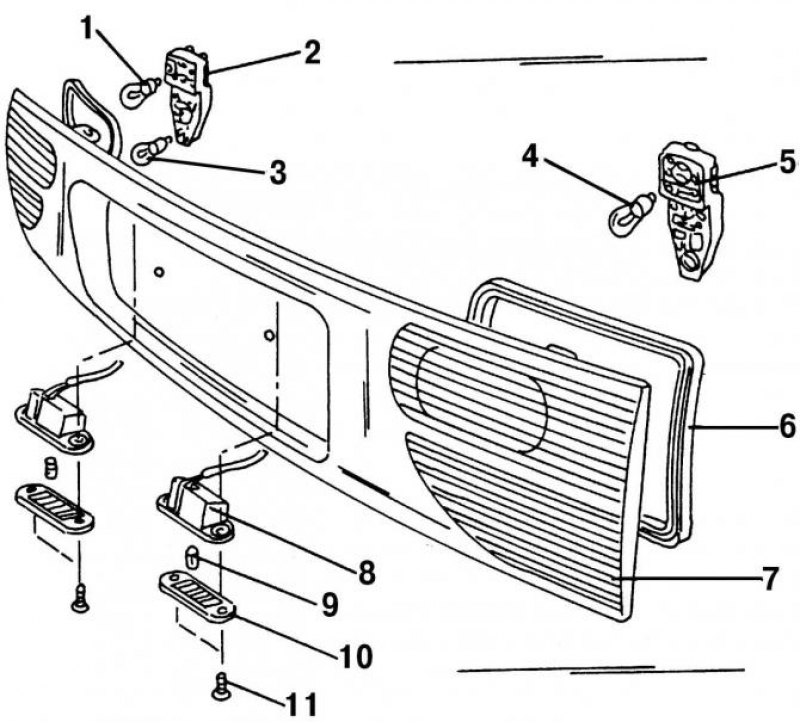

Рис. 355. Средний блок задних осветительных приборов: 1 - лампа фонаря заднего хода; 2 - патрон лампы; 3 - лампа заднего противотуманного фонаря; 4 - лампа фонаря заднего хода; 5 - патрон лампы; 6 - резиновая уплотнительная прокладка; 7 - стекло группы осветительных приборов; 8 - фонарь освещения номерного знака; 9 - лампа фонаря освещения номерного знака; 10 - рассеиватель фонаря освещения номерного знака; 11 - винт
Блок осветительных приборов расположенных на двери багажника автомобиля Sharan включает в себя лампы накаливания фонарей заднего хода 1 и 4 (рис. 355) и лампы 3 задних противотуманных фонарей.
Снятие блока осветительных приборов производится в следующем порядке:
- откройте дверь багажника, выверните девять винтов крепления обивки двери и снимите обивку вниз;
- отсоедините электрические разъемы от обеих плат с лампами справа и слева, поддев их отверткой;

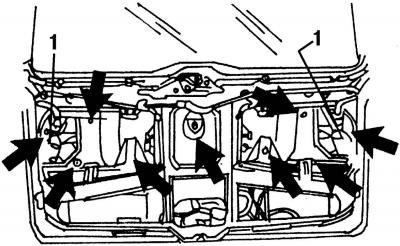

Рис. 356. Места крепления среднего блока осветительных приборов (показаны стрелками)
- отверните девять гаек (рис. 356) крепления блока осветительных приборов к двери багажника;
- закройте дверь багажника и снимите блок осветительных приборов вместе с резиновыми уплотнительными прокладками по направлению на себя.
Установка блока осветительных приборов производится в порядке, обратном снятию, с учетом следующего:
- затяните девять гаек крепления блока равномерно по кругу моментом 6 Н·м;
- надвиньте снизу внутреннюю обивку двери багажника таким образом, чтобы совпали отверстия и затяните винты по кругу;
- пористую или поврежденную резиновую уплотнительную прокладку замените на новую во избежание попадания влаги внутрь автомобиля.
Замена ламп освещения номерного знака
Замену лампы освещения номерного знака проводите в следующем порядке:
- выверните два винта 11 (рис. 355) крепления рассеивателя 10 фонаря освещения номерного знака;
- снимите рассеиватель;
- извлеките лампу со стеклянным цоколем и установите новую лампу;
- установите рассеиватель.
Примечание. После замены какой-либо лампы всегда проверяйте работу фар и фонарей, включив их.
