(Оригинал можно просмотреть на сайте: AutoInstruction.ru)

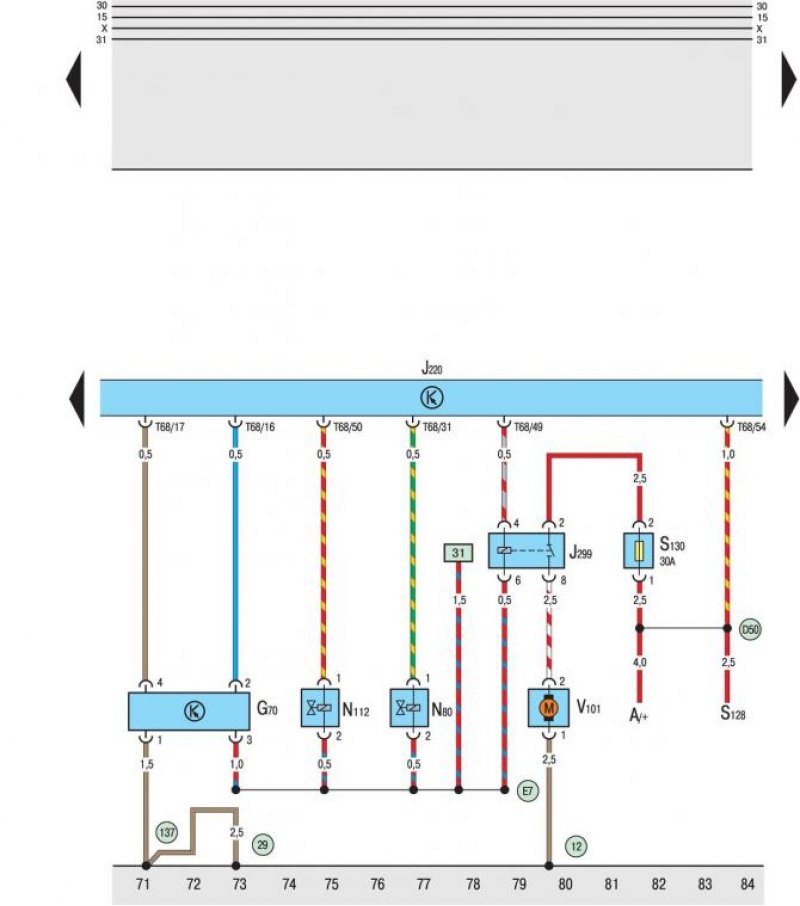

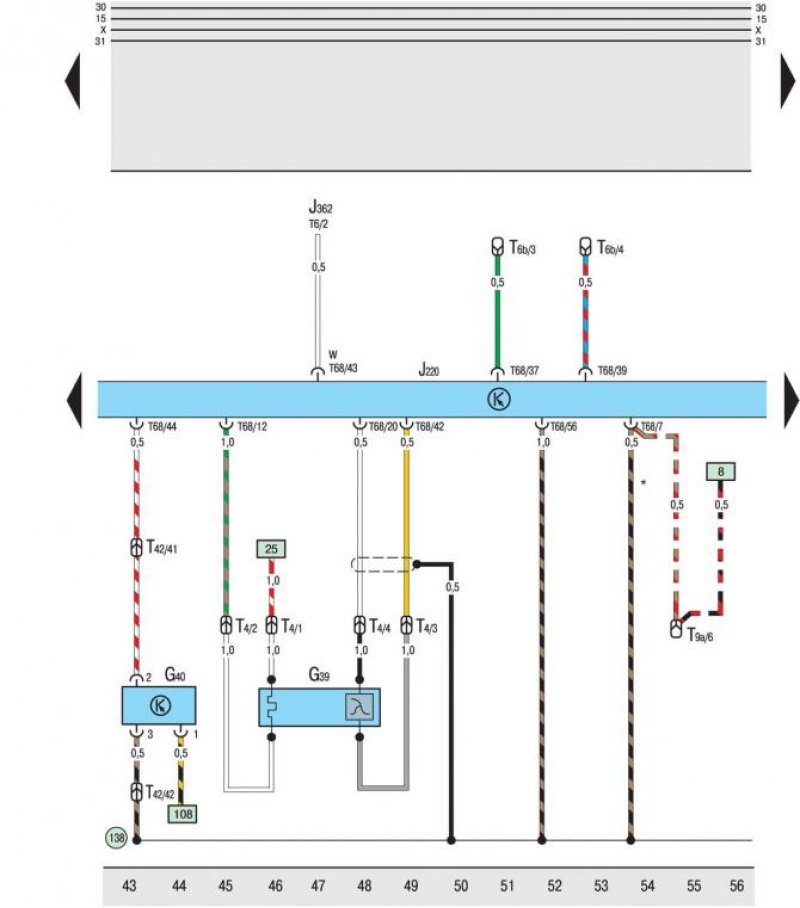

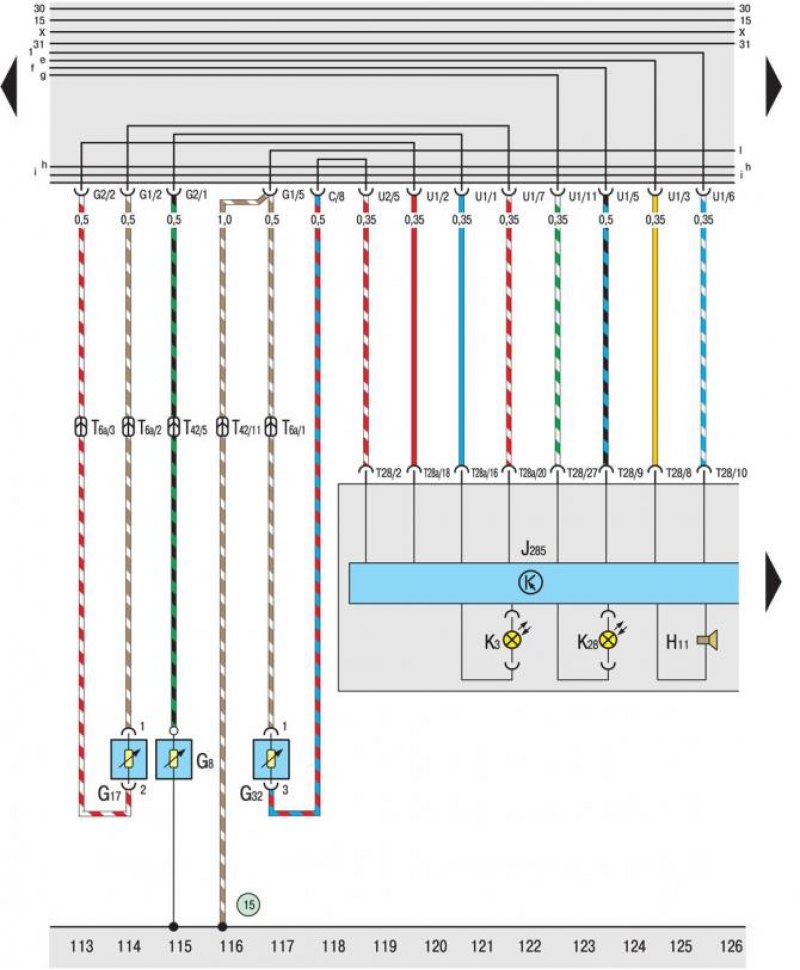

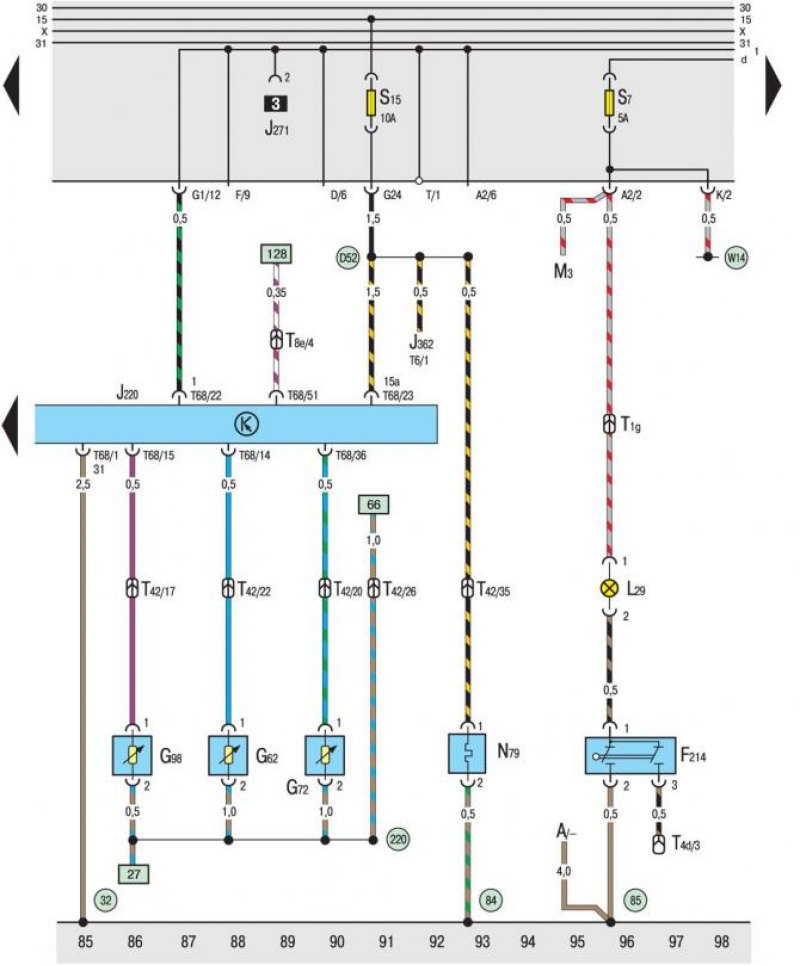

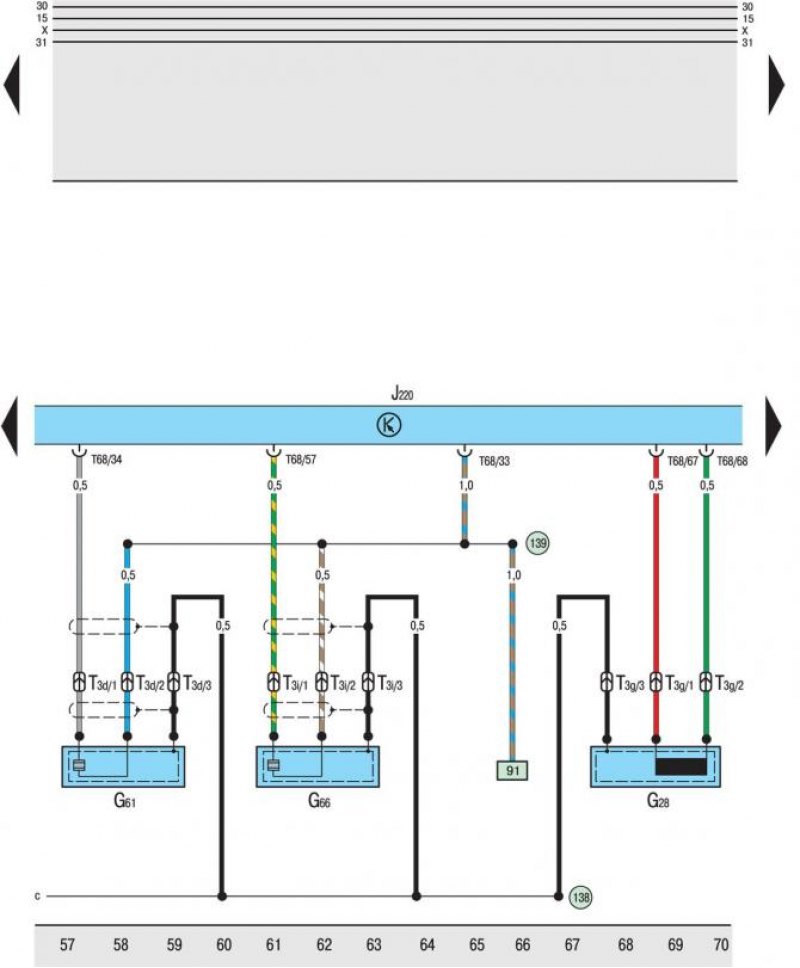

Электросхемы для Volkswagen Sharan с двигателем 2,8 л VR6 (Volkswagen Sharan 1 «7M»)
Условные обозначения к электрическим схемам смотрите здесь →
(Оригинал можно просмотреть на сайте: AutoInstruction.ru)
(Оригинал можно просмотреть на сайте: AutoInstruction.ru)
Статья проверена экспертом: Константин Лебедев
