Снятие
Ослабить болты крепления левого заднего колеса, поднять автомобиль и установить его на опоры. Снять колесо.
Отвернуть барашковую гайку троса сцепления на рычаге выключения сцепления.

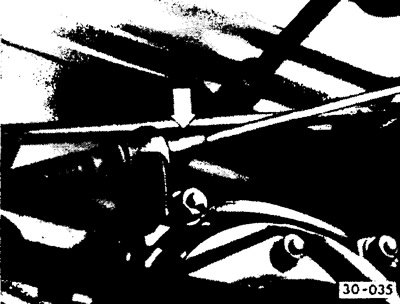

Вынуть из направляющей троса резиновую манжету.
Выдавить направляющую троса из держателя коробки передач.
Снять педаль акселератора и отцепить от нее трос.
Удалить стопор толкателя педали тормоза.
Снять возвратную пружину с педали тормоза.

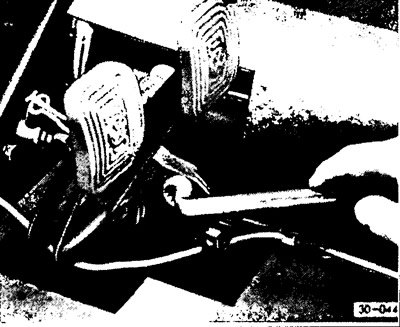

Отвернуть болты крепления опоры педалей и снять педали вместе с тросом сцепления, а также толкатель педали тормоза с цапфы.
Снять трос сцепления.
Установка
Смазать трос универсальной смазкой.

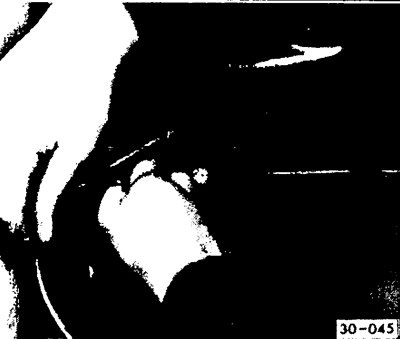

Ввести трос спереди в туннель рамы. Для этого положить винтовую часть между указательным и средним пальцами и поднести ее через отверстие туннеля рамы к направляющей трубке троса сцепления.
Уложить оба пальца за входное отверстие трубки и ввести резьбовую часть троса в трубку. Правой рукой надвигать трос до тех пор, пока его винтовая часть полностью не войдет в трубку. Затем протолкнуть трос полностью.
Закрепить трос сцепления на рычаге, выполненном в форме крюка (он расположен на валу педали сцепления), и на педальном механизме. Поддерживать рычаг в вертикальном положении для того, чтобы трос не отцепился. Вставить педальный механизм в отверстие туннеля и слегка закрепить двумя болтами.
Установить толкатель тормоза на цапфу и затянуть два болта его крепления. Установить возвратную пружину педали тормоза и стопорное кольцо толкателя.
Внимание! Стопорное кольцо нужно установить правильно.

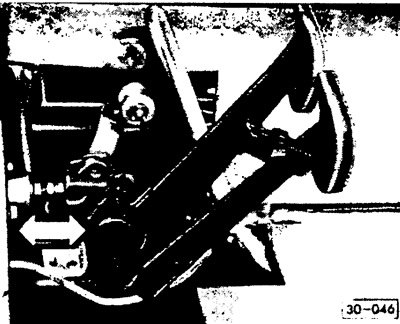

Если переставлялся упор, отрегулировать педальный механизм. Отрегулировать упор педалей (см. стрелку) таким образом, чтобы педаль тормоза имела свободный ход около 5 мм.
Уложить направляющую троса на кронштейн коробки передач. Обратить внимание на правильность установки резиновой уплотнительной манжеты на конце направляющей.
Отрегулировать свободный ход педали сцепления.
Информация размещена на интернет-сайте: www.Autoinstruction.ru
Проверить прогиб направляющей троса. Смазать барашковую гайку и винтовую часть троса универсальной смазкой.
