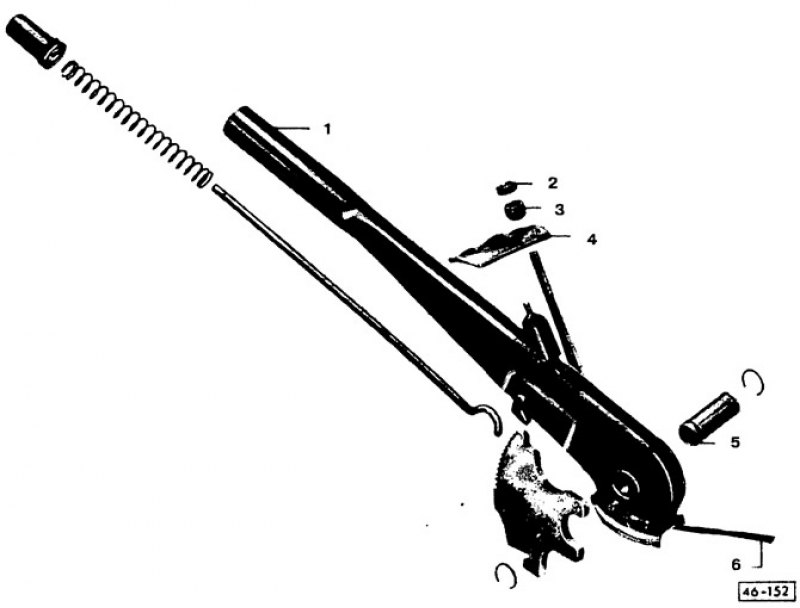

Рычаг стояночного тормоза: 1 - рычаг; 2 - контргайка; 3 - регулировочная гайка; 4 - компенсирующая скоба; 5 - опорный палец (слегка смазать); 6 - трос
Снятие
Снять передние сиденья.
Снять резиновую уплотнительную манжету рычага стояночного тормоза и заднее покрытие пола.
Отвернуть контргайку и регулировочную гайку тормозного троса и снять компенсирующую скобу, удерживая при этом с помощью отвертки резьбовую часть троса.

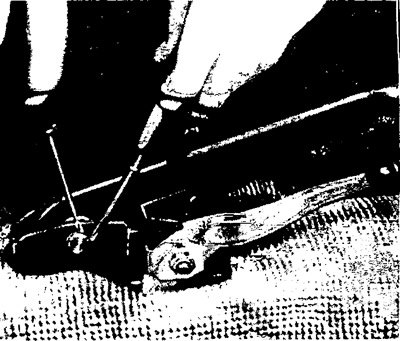

Снять стопорное кольцо с опорного пальца рычага стояночного тормоза и вынуть опорный палец.
Потянуть рычаг стояночного тормоза (не нажимая спусковую кнопку) назад, пока он не извлечется вместе с зубчатым сектором.
Нажать на спусковую кнопку (зубчатый сектор отделится).
Установка
Установить зубчатый сектор в рычаг стояночного тормоза так, чтобы его вырез лег на подшипниковую втулку опорного пальца, а зубчатый сектор совпал с собачкой.
Установить рычаг сверху в крепление в канале рамы. При этом проложить оба конца троса слева и справа вдоль эксцентрика. Внимание! При установке рычага зубчатый сектор должен располагаться так, чтобы его передний вырез попал на кромку металлического листа рамного канала.
Смазать опорный палец и все шарниры универсальной смазкой. Установить опорный палец, поставить стопорное кольцо.
Закрепить тормозной трос на компенсирующей скобе, отрегулировать стояночный тормоз.
