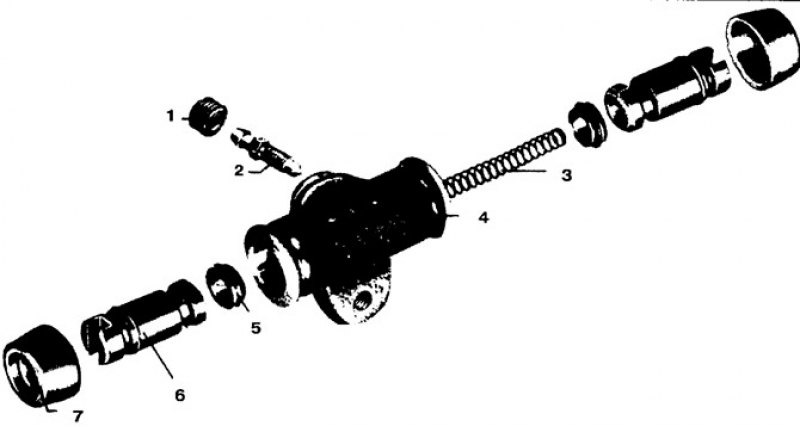

Элементы тормозного цилиндра: 1 - пылезащитный колпачок; 2 - клапан для выпуска воздуха; 3 - пружина; 4 - корпус колесного тормозного цилиндра; 5 - манжета (смазать пастой VW для тормозных цилиндров); 6 - поршень (смазать пастой VW для тормозных цилиндров); 7 - защитный колпак
Внимание! При ремонте установить ремонтный набор в комплекте.
Снятие
Снять тормозной барабан.
Снять тормозные колодки (см. раздел "Снятие и установка передних тормозных колодок" или "Снятие и установка задних тормозных колодок").
Отсоединить тормозной шланг от колесного тормозного цилиндра и закрыть его пылезащитным колпачком от клапана для выпуска воздуха.
Внимание! В шланг не должны проникнуть загрязнения!
Отвернуть болты крепления колесного тормозного цилиндра, снять цилиндр.
Разборка и сборка
Колесный тормозной цилиндр можно разбирать в установленном положении. Разборка цилиндра необходима в том случае, если изношены манжеты либо заклинило его поршень. Цилиндр необходимо заменять, когда в нем появляются царапины или следы коррозии. Не допускается удалять следы повреждений шлифованием. Цилиндр нужно заменять в комплекте, а его ремонт производится только в редчайших случаях. При ремонте нужно обязательно использовать ремонтный комплект, обратив при этом внимание на выбор правильного диаметра. Существуют допустимые отклонения для различных вариантов автомобиля.
С помощью отвертки снять защитный колпак, извлечь поршень с манжетами и разжимную пружину.
Очистить все детали тормозной жидкостью или спиртом. Чистые поршни должны перемещаться в цилиндре с сопротивлением.
Надвинуть на поршни новые манжеты; при этом длинный буртик должен быть направлен к цилиндру. Смазать манжеты, поршни и тормозной цилиндр фирменной пастой VW/Audi для тормозных цилиндров.
Очистить отверстие клапана для выпуска воздуха, при необходимости заменить клапан.
Вдвинуть левый поршень в колесный тормозной цилиндр, надеть защитный колпак.
Вставить пружину справа и вдвинуть правый поршень, надеть защитный колпак.
Установка
Установить колесный тормозной цилиндр и закрепить его.
Подсоединить тормозной шланг к колесному тормозному цилиндру и закрепить его (не слишком туго).
Установить тормозные колодки.
Установить тормозной барабан.
Отрегулировать тормоза.
Провести проверку тормозов в ходе пробной поездки.
