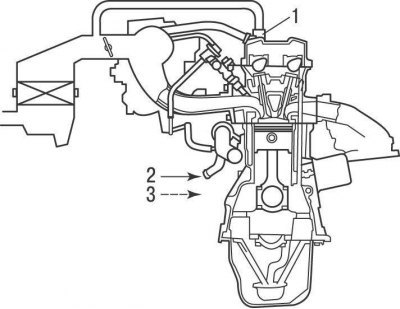

Рис. 7.25. Схема принудительной вентиляции картера: 1 – клапан PCV; 2 – картерные газы; 3 – свежий воздух
Система принудительной вентиляции картера обеспечивает отсос из картера картерных газов и паров топлива во впускной трубопровод двигателя, в результате чего исключается повышение давления в картере из-за проникновения в него отработавших газов и выброс их в атмосферу (рис. 7.25). Картерные газы смешиваются со свежим воздухом и через клапан принудительной вентиляции картера подаются к впускному коллектору.
Основными компонентами системы принудительной вентиляции картера являются клапан, фильтр и вакуумные шланги.
Для поддержки частоты вращения холостого хода клапан PCV ограничивает пропускаемый поток, когда вакуум во впускном коллекторе высокий. Если прорыв отработавших газов в картер двигатель большой, например, при износе поршневых колец, система принудительной вентиляции картера направляет картерные газы в воздушный фильтр, где они далее сжигаются в цилиндрах двигателя.
Проверка клапана принудительной вентиляции картера приведена в разделе 2.
