Снятие
Снятие производите в следующем порядке:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- затяните стояночный тормоз и установите упоры под задние колеса;
- поднимите переднюю часть автомобиля и установите на опоры;
- снимите грязезащитный щиток моторного отсека;
- слейте из двигателя моторное масло и выверните масляный фильтр;
- удалите указатель (щуп) уровня масла;
- выверните 3 гайки крепления приемной выпускной трубы к выпускному коллектору и 2 болта крепления катализатора к остальной части системы выпуска отработавших газов;
- выверните 2 болта крепления кронштейна и снимите приемную выхлопную трубу вместе с кронштейном;
- снимите опору выпускного коллектора;

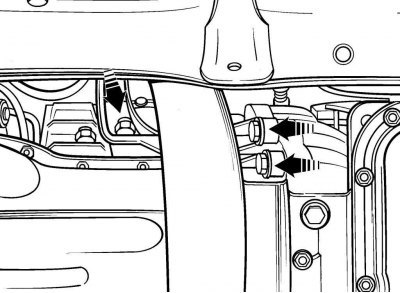

Рис. 3.37. Расположение болтов крепления передней опоры силового агрегата
- выверните болты (рис. 3.37) и снимите переднюю опору силового агрегата, расположенную около радиатора системы охлаждения;
- выверните болты и снимите масляный поддон. Если масляный поддон сидит прочно, отделите его от блока цилиндров, вставив между ними лезвие отвертки, при этом не повредите привалочные поверхности поддона и блока цилиндров.
Установка
Твердым пластиковым или деревянным скребком очистите от остатков старой прокладки и герметика привалочные поверхности масляного поддона и блока цилиндров.
Источник материала этот сайт autoinstruction.ru
Проверьте, что резьбовые отверстия для болтов крепления масляного поддона в блоке цилиндров чистые и не имеют повреждений резьбы.
Проверьте фланец масляного поддона, особенно около отверстий для болтов, на отсутствие деформированных участков. При необходимости выровняйте привалочную поверхность поддона молотком на деревянном бруске.
Проверьте крепление маслозаборной трубки и отсутствие в ней трещин. Если маслозаборная трубка снималась, очистите ее и установите с новым уплотнительным кольцом или прокладкой. Проверьте на отсутствие загрязнений сетчатый фильтр маслозаборника.

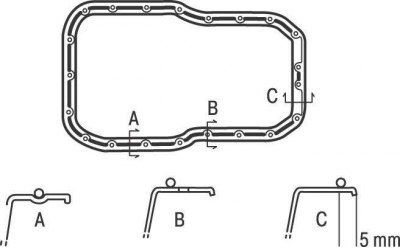

Рис. 3.38. Места нанесения слоя герметика RTV на привалочную поверхность масляного поддона: А — в паз на фланце; В — вокруг отверстия
Нанесите на привалочную поверхность масляного поддона слой герметика RTV диаметром 5 мм (рис. 3.38).
Установите масляный поддон на блок цилиндров и закрепите болтами, затягивая их последовательно по кругу в несколько проходов.
Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего.
Перед заливкой моторного масла подождите 1 ч, для того чтобы герметик успел затвердеть.
Примечание. Масляный поддон необходимо установить в течение 5 мин после нанесения герметика.
Установите новый масляный фильтр и залейте в двигатель моторное масло.
При установке приемной выхлопной трубы используйте новые прокладки.
Пустите двигатель и проверьте на отсутствие утечек.
