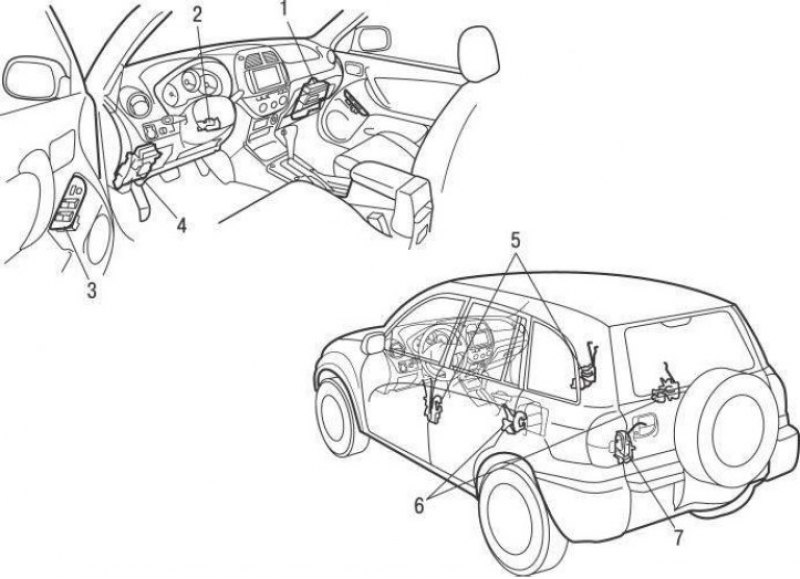

Рис. 15.62. Расположение компонентов системы центральной блокировки замков: 1 – замок зажигания; 2 – блок ECU, расположенный со стороны переднего пассажира; 3 – переключатель блокировки замков, расположенный в двери переднего пассажира; 4 – предохранители и реле стеклоподъемников в блоке предохранителей и реле; 5 – переключатель блокировки замков, расположенный в двери водителя; 6 – замок и переключатель центральной блокировки передних дверей; 7 – замок и переключатель центральной блокировки задних дверей; 8 – замок центральной блокировки двери багажного отделения
Система центральной блокировки замков использует модуляторы замков двери, установленных в каждой двери (рис. 15.62). Система состоит из выключателей, модуляторов, блока управления и электрических цепей, соединяющих все компоненты, а также передатчика и приемника дистанционного управления.
Блокировка замков производится реверсивными соленоидами, расположенными в дверях. Выключатели замков имеют два рабочих положения: закрыто и открыто. При нажатии выключателя от него поступает сигнал на блок управления, открывающий или закрывающий замки дверей.
На некоторых моделях система блокировки замков объединена с противоугонной системой.
Проверку системы центральной блокировки замков производите следующим образом:
Если блокировка замков не работает, в первую очередь проверьте целостность предохранителя. На некоторых моделях для защиты системы блокировки замков используют также автоматы защиты.
При выключенном двигателе, нажимая переключатель блокировки замков, послушайте, работают ли соленоиды. При срабатывании они издают характерный щелкающий звук.
Если соленоиды не работают, снимите и проверьте переключатель.
Проверьте состояние электрической цепи между переключателем, блоком управления и соленоидами.
Информация представлена на сайте [Autoinstruction.ru]
Также проверьте надежность подсоединения к «массе» переключателя и блока управления.
Если не работает только один соленоид, снимите обивку двери и проверьте, подается ли напряжения к соленоиду при активации переключателя. На одном из проводов должно быть напряжение при блокировке замка, а на другом проводе — при деблокировке замка.
Если напряжение подается, а соленоид не работает, замените его.
Если напряжение не подается на соленоид, проверьте реле и электрическую цепь между соленоидом и блоком управления.
