Внимание! Перед заменой лампы накаливания снимите провод «массы» с аккумуляторной батареи.
Внимание! Помните: если лампа только что горела, она может быть слишком горячей.
Внимание! Перед заменой лампы накаливания проверьте соответствующую электрическую цепь и предохранитель.
Внимание! Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности жировые пятна протрите чистой безворсовой тряпкой или спиртом
Замену лампы переднего указателя поворота производите следующим образом.

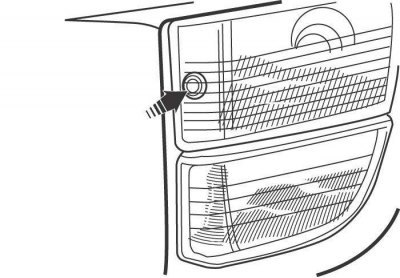

Рис. 15.53. Расположение винта крепления стекла переднего указателя поворота
Выверните винт крепления стекла переднего указателя поворота и для доступа к лампе отведите стекло в сторону (рис. 15.53).
Поверните патрон с лампой против часовой стрелки и снимите его вместе с лампой из указателя поворота. Извлеките лампу из патрона.
Установку лампы производите в последовательности, обратной снятию.
Замена ламп в заднем фонаре на моделях до 2001 года
Откройте дверь багажного отделения, выверните винт и снимите декоративную крышку, расположенную под задним фонарем.
Выверните 2 винта, расположенные в нижней части фонаря, и отделите фонарь от кузова.
Поверните патрон с перегоревшей лампой против часовой стрелки и снимите его вместе с лампой из заднего фонаря. Извлеките лампу из патрона.
Установку лампы производите в последовательности, обратной снятию.
Замена ламп задних фонарей на моделях с 2001 года
Снимите крышку, расположенную напротив фонаря.

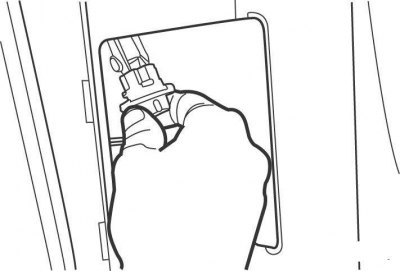

Рис. 15.54. Снятие патрона с лампой из заднего фонаря на моделях с 2001 года
Поверните патрон с лампой против часовой стрелки и снимите его вместе с лампой из заднего фонаря (рис. 15.54). Извлеките лампу из патрона.
Установку лампы производите в последовательности, обратной снятию.
Замена лампы верхнего стоп-сигнала
Откройте дверь багажного отделения и снимите пластмассовую крышку, закрывающую верхний стоп-сигнал.

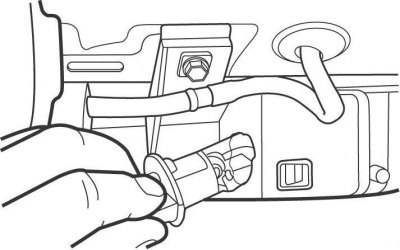

Рис. 15.55. Снятие патрона с лампой из верхнего стоп-сигнала
Поверните патрон с лампой против часовой стрелки и снимите его вместе с лампой из заднего фонаря (рис. 15.55). Потянув, извлеките лампу из патрона.
Установку лампы производите в последовательности, обратной снятию.
Замена лампы подсветки комбинации приборов
Снимите комбинацию приборов.
С обратной стороны комбинации приборов поверните держатель лампы против часовой стрелки и извлеките его из платы комбинации приборов.
Потянув за лампу, извлеките ее из держателя.
Установку лампы производите в последовательности, обратной снятию.
Замена лампы переднего плафона освещения салона

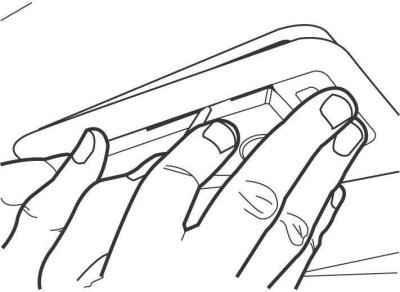

Рис. 15.56. Снятие стекла переднего плафона освещения салона
Лезвием отвертки снимите стекло переднего плафона освещения салона (рис. 15.56).
Извлеките лампу из контактных зажимов. Для исключения разрушения лампы извлекайте ее за боковые контакты
Установку лампы производите в последовательности, обратной снятию.
Замена лампы фонаря подсветки номерного знака

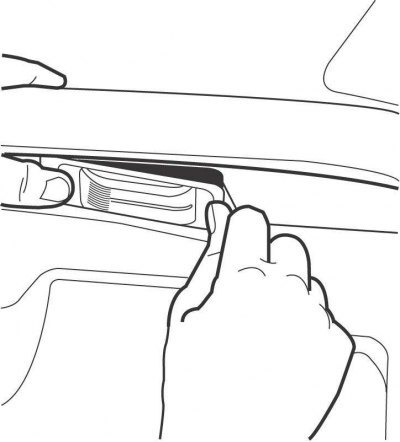

Рис. 15.57. Отжатие фиксаторов при снятии фонаря подсветки номерного знака
Тонкой отверткой отожмите 2 фиксатора и снимите фонарь освещения номерного знака с двери багажного отделения (рис. 15.57).
Поверните патрон с лампой и снимите его с фонаря освещения номерного знака, затем снимите лампу с патрона.
Установку лампы производите в последовательности, обратной снятию.
Замена лампы противотуманной фары
Поднимите автомобиль на подъемнике.
Для доступа к противотуманным фарам снимите передние колеса и грязезащитные щитки арок передних колес.

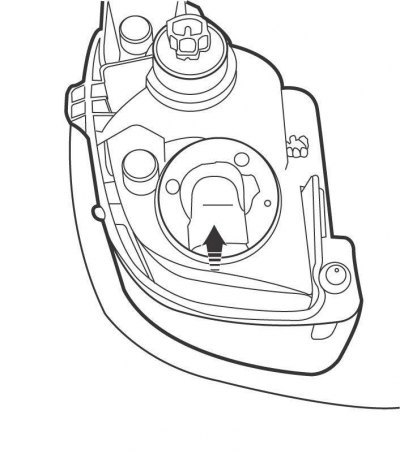

Рис. 15.58. Расположение патрона с лампой противотуманной фары
Поверните патрон и снимите его с противотуманной фары, затем снимите лампу с патрона (рис. 15.58).
Установку лампы производите в последовательности, обратной снятию.
