Задние фонари и освещение передней панели салона (с 1989 г.) (Toyota Land Cruiser «J60/J80»)

0

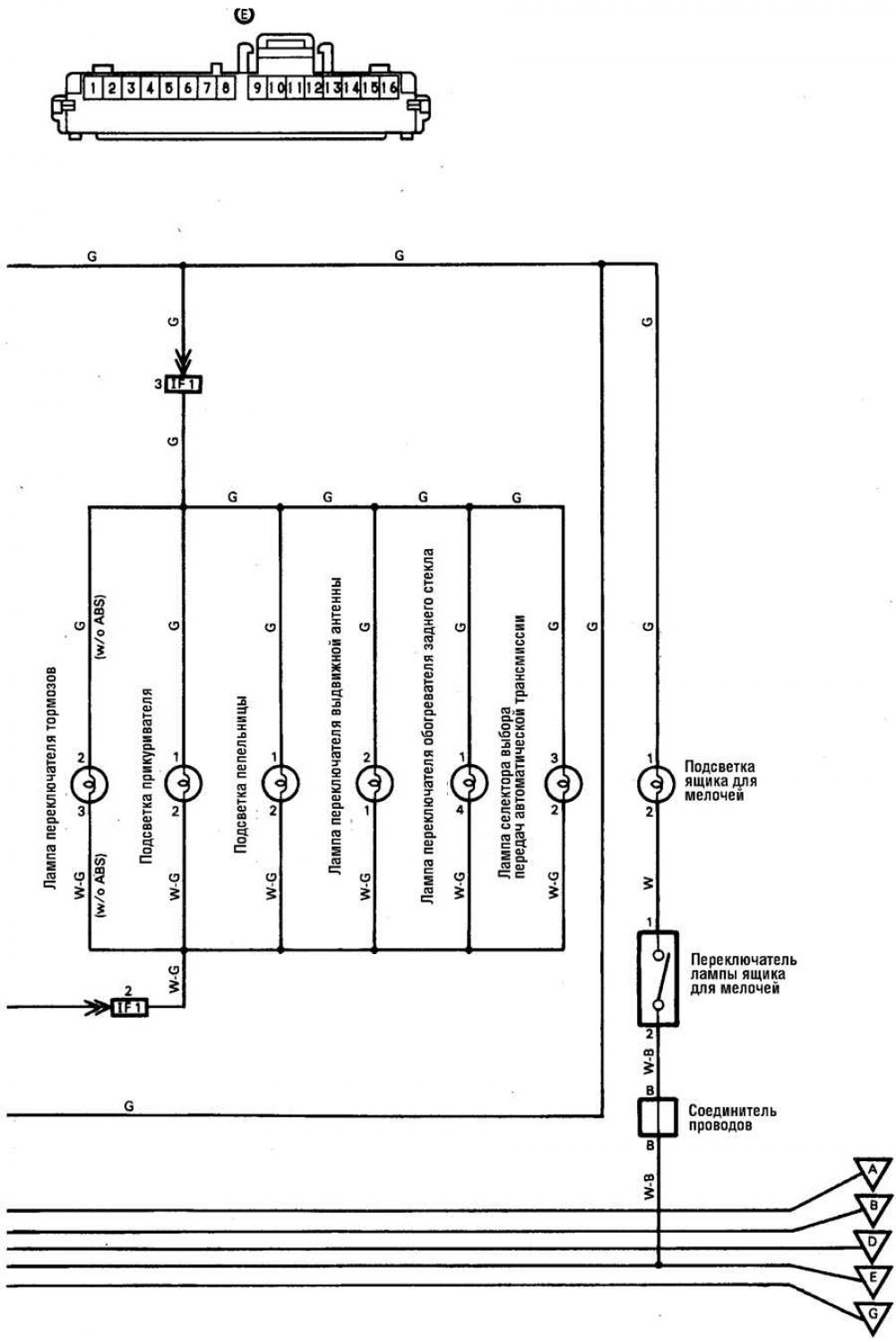

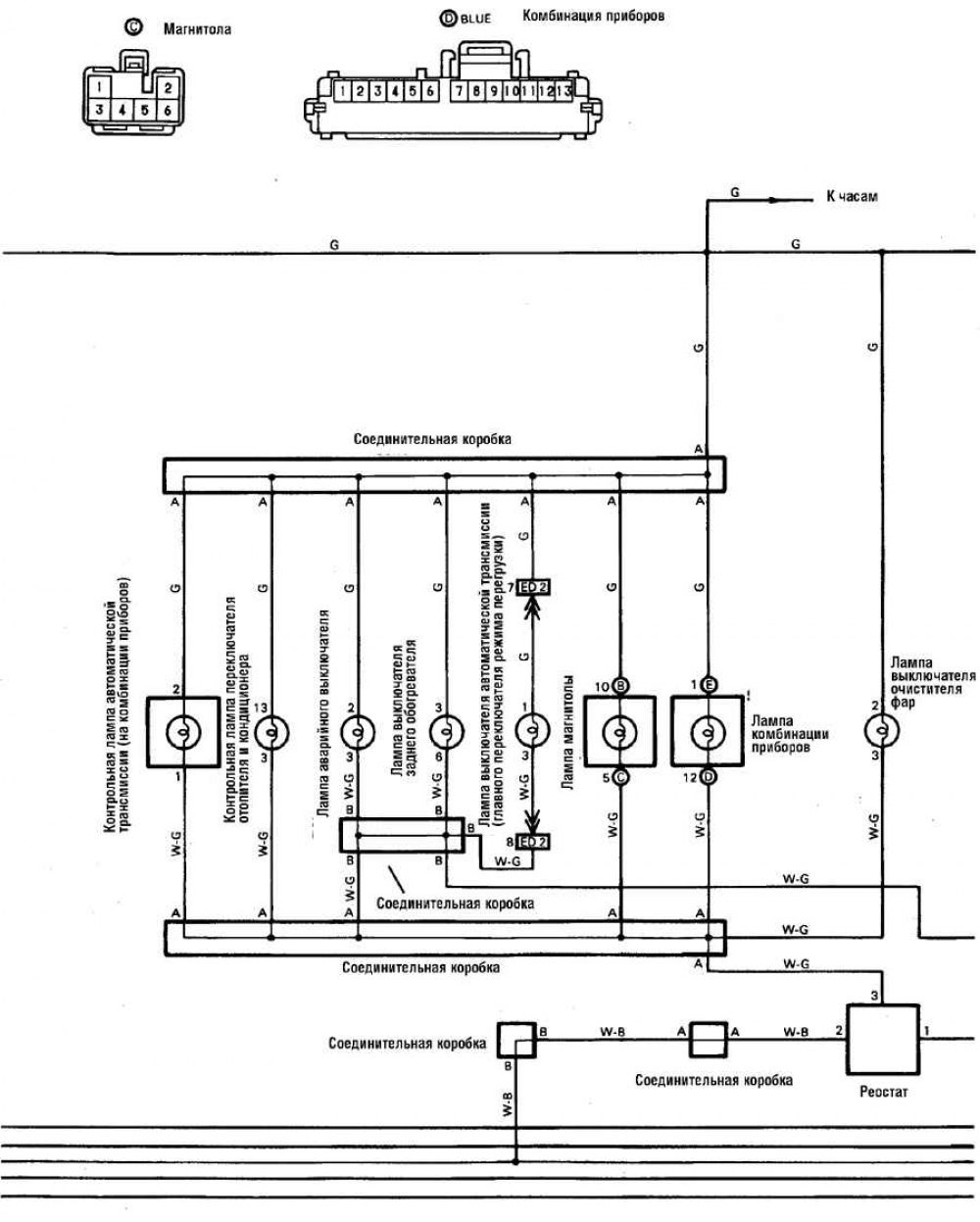

Задние фонари и освещение передней панели салона (с 1989 г.)

Задние фонари и освещение передней панели салона…

Открыть большую картинку в новой вкладке »

Задние фонари и освещение передней панели салона…

Открыть большую картинку в новой вкладке »

Задние фонари и освещение передней панели салона…

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →

Статья проверена экспертом: Евгений Мамаев
